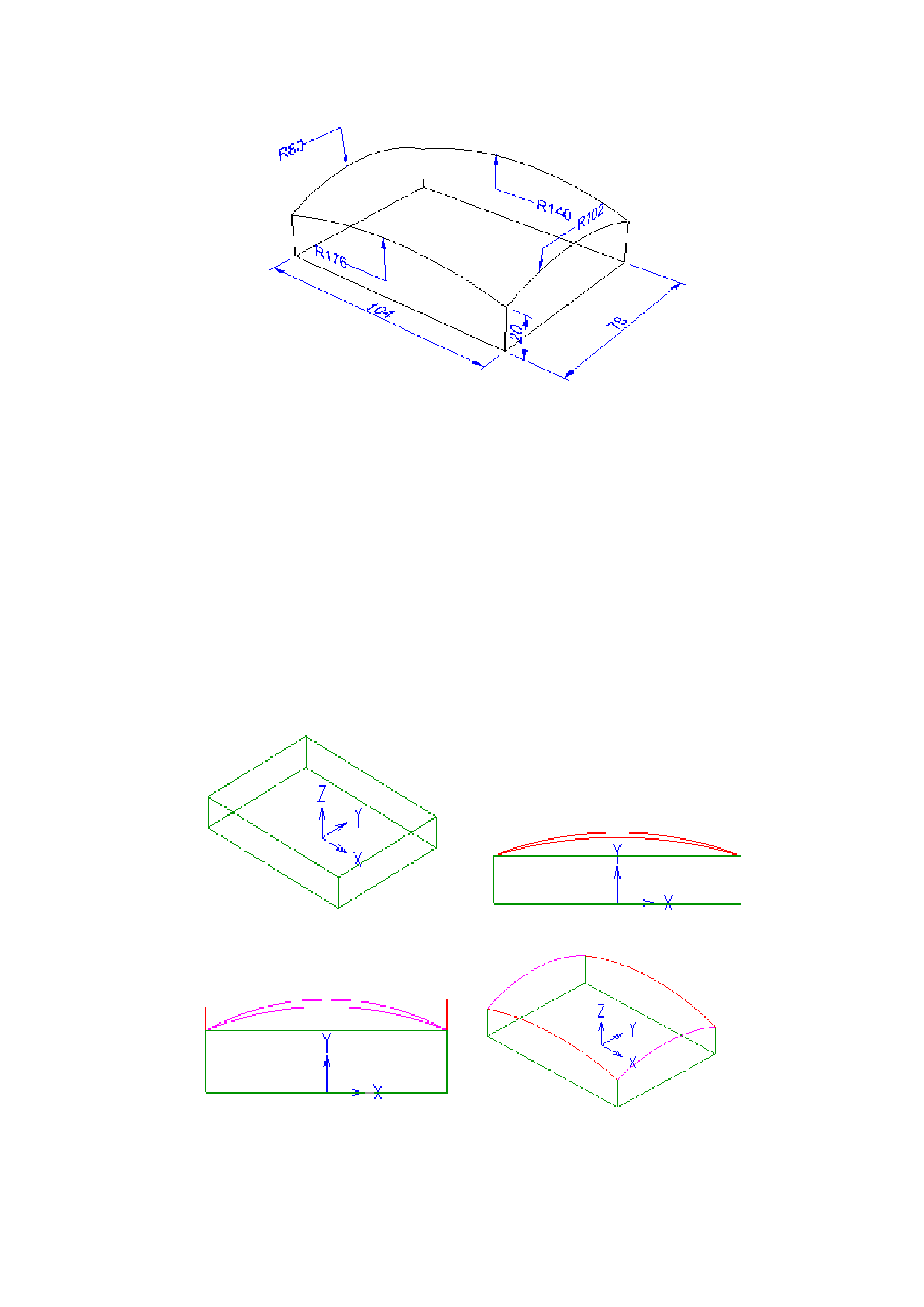

图 10-2-2 模型轮廓曲线尺寸图
2．10．2．1 新建图层
在图层管理器中新建四个图层，名称分别为 Top、Front、Side 及 Surface 层；
2．10．2．2 绘制曲线
1) 设定 Top 层为当前绘图层，在俯视绘图 XOY 面，Z=0 平面内绘制一两点矩形，
角点坐标分别为(-54,-39)和(54,39)；
2) 曲线扫掠：点击菜 单项“绘制”-〉“曲线拉伸”，选择此矩形，将其沿 Z 轴正向
拉伸 20mm，选择“生成牵引线”选项，结果如图 10-2-3；
3) 设定 Front 层为当前绘图层，在前视绘图 XOZ 面，Y=39 和 Y=-39 平面内分别绘
制两点半径圆弧，半径分别为 R=176 和 R=140，如图 10-2-4 所示；
4) 设定 Side 层为当前绘图层，在右侧视绘图 YOZ 面，X=52 和 X=-52 平面内分别
绘制两点半径圆弧，半径分别为 R=102 和 R=80，如图 10-2-5 所示；
5) 在轴侧视图 XYZ 下观察绘制好的线架曲线，如图 10-2-6 所示；
图 10-2-3 曲线扫掠结果
图 10-2-4 前视绘图面 XOZ 内曲线
图 10-2-5 右侧视绘图面 YOZ 内曲线
10-2-6 轴侧视图 XYZ 观察下的线架曲线
2．10．2．3 构造曲面
