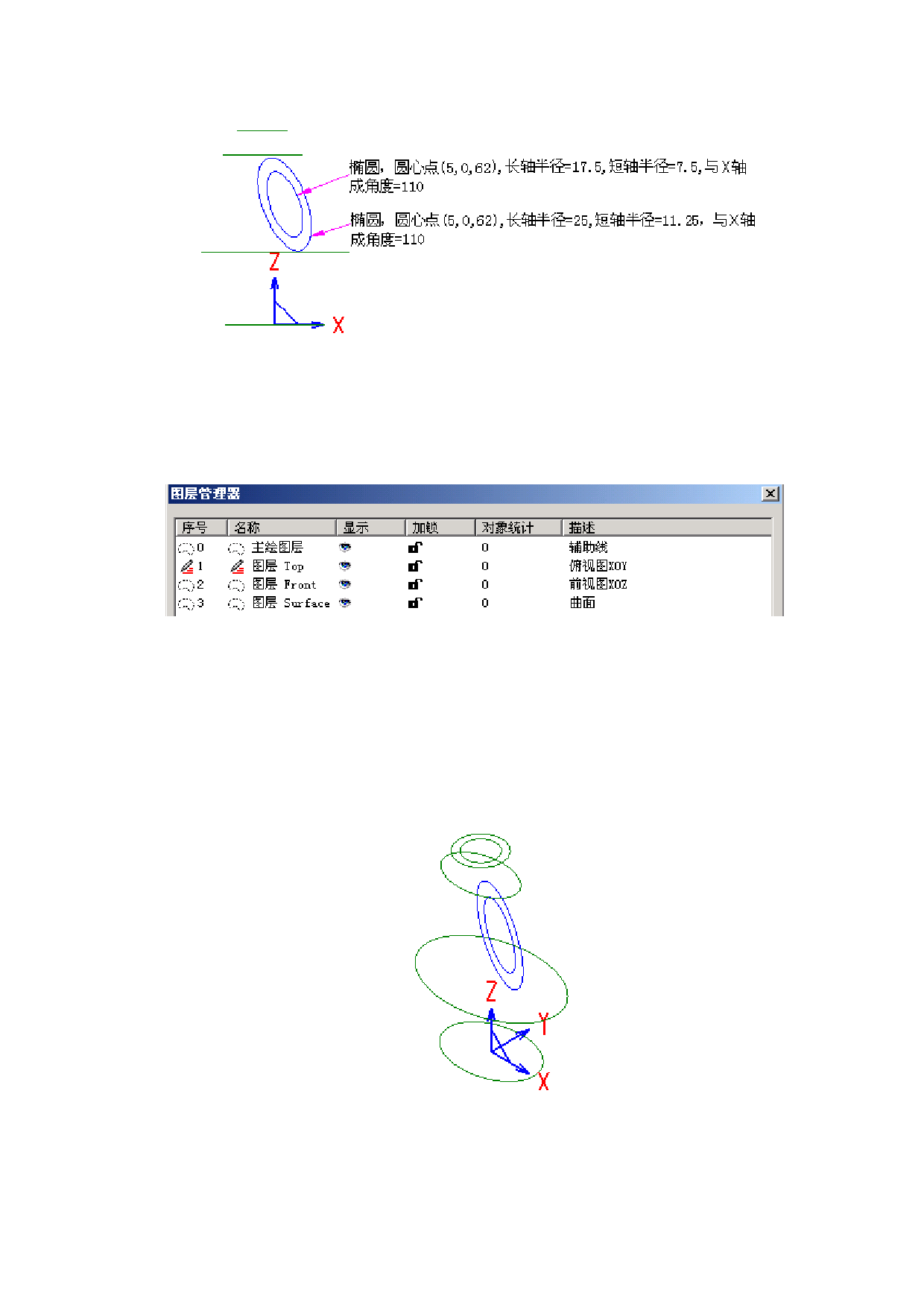

图 5-3 构造把手持握部分曲面的特征曲线
2．5．1 建立图层
在图层管理器中新建三个图层，名称分别为 Top，Front 和 Surface；如图 5-4；
图 5-4 图层管理器
2．5．2 绘制曲线
1） 设 Top 层为当前绘图层；设定世界坐标系的 XOY 面为当前绘图面，根据图 5-2 所
示的尺寸绘制瓶身曲面的特征曲线；
2） 设 Front 层为当前绘图层；按 F9 键切换当前绘图面至世界坐标系的 XOZ 平面，
根据图 5-3 所示的尺寸绘制把手持握部分曲面的特征曲线；
3） 在轴侧视图 XYZ 下观察绘制好的线架曲线，如图 5-5；
图 5-5 绘制好的线架曲线
2．5．3 构造曲面
1) 设定 Surface 层为当前绘图层；单向蒙皮面构造瓶身曲面：如图 5-6 所示，依次选
