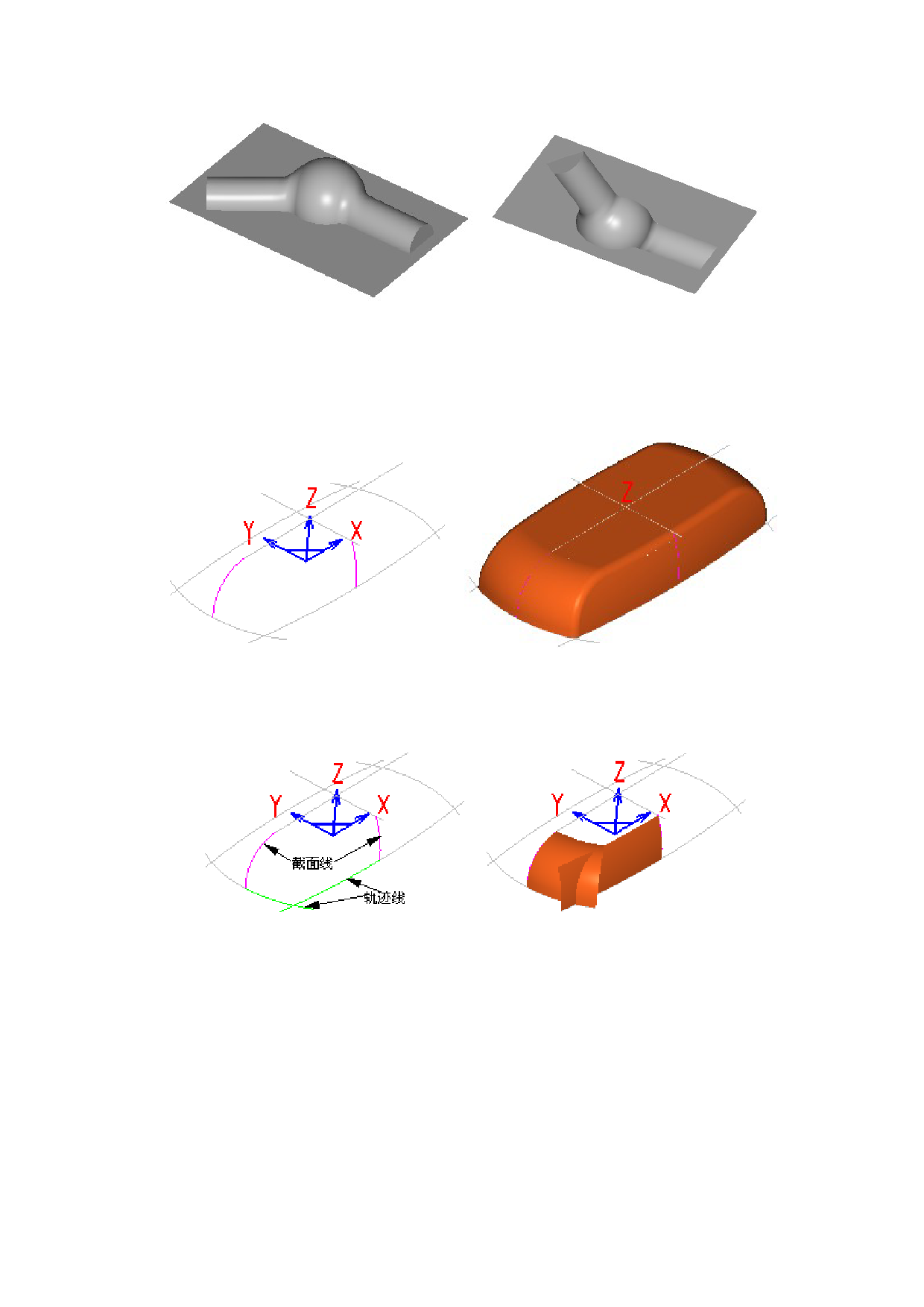

(a)凸模
(b)凹模
图 7-20 利用曲面等距方法根据凸模生成凹模
（5）曲面融合：（主要说明其基本概念、注意事项、曲面融合与曲面组合的区别、经常应
用场合，重点举下面的典型例子进行说明，参考 Rhino 和 MDT 中的相关章节）
该模型具有明显的对称性，因而可以先做出其 1/4 部分，然后通过变换得到整个模型；具
体操作如下：
① 单轨单截面扫掠：分别选择图中所示的轨迹线和截面线进行单轨单截面扫掠操作，结
果如图 7-21 所示：
图 7-21
② 3D 镜像变换：将这两张曲面以 ZOX 平面为镜像平面进行镜像拷贝，如图 7-22；
③ 曲面融合：将图中的所示的这两张曲面融合为一单张曲面；如图 7-22；
④ 3D 镜像变换：将图中的三张曲面以 YOZ 平面为镜像平面进行镜像拷贝；如图 7-23；
⑤ 曲面融合：将图中所示的前后侧面中的两张曲面分别进行融合操作；
54
    "
