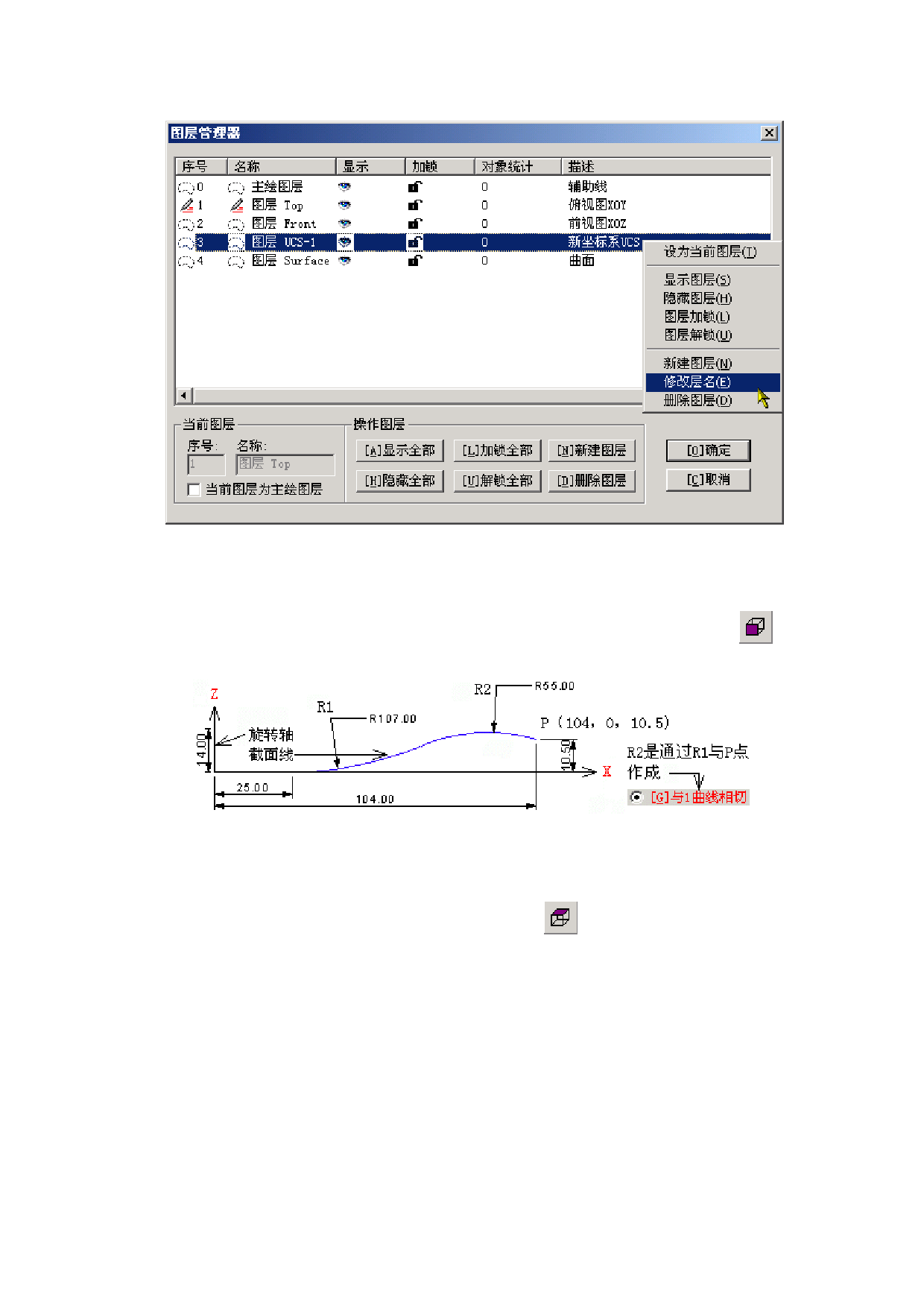

图 3-1 建立各个视图的图层
2．3．2 绘制曲线
1) 设定 Front 图层为当前图层；用 F9 键设定当前绘图面为前视图 XOZ 平面 ，
在其中绘制盘体曲面的旋转截面线及旋转轴，尺寸如图 3-2 所示：
图 3-2 前视图 XOZ 盘体旋转曲面的截面线及旋转轴
2) 设定 Top 为当前图层，当前绘图面为 XOY 面 ；在平行于当前绘图面（XOY
面），高度为 14 的平面内绘制扫掠轨迹线（R=90 的圆），尺寸如图 3-3 所示：
