拉伸距离为 30，选中“
”选项；拉伸结果如图 7-8 所示；
3) 构造模型顶部的扫掠面步骤 1：曲线打断（将 ZOX 平面内的 R=500 圆弧在与
YOZ 平面内圆弧的交点处断开
），如图 7-9 所示；

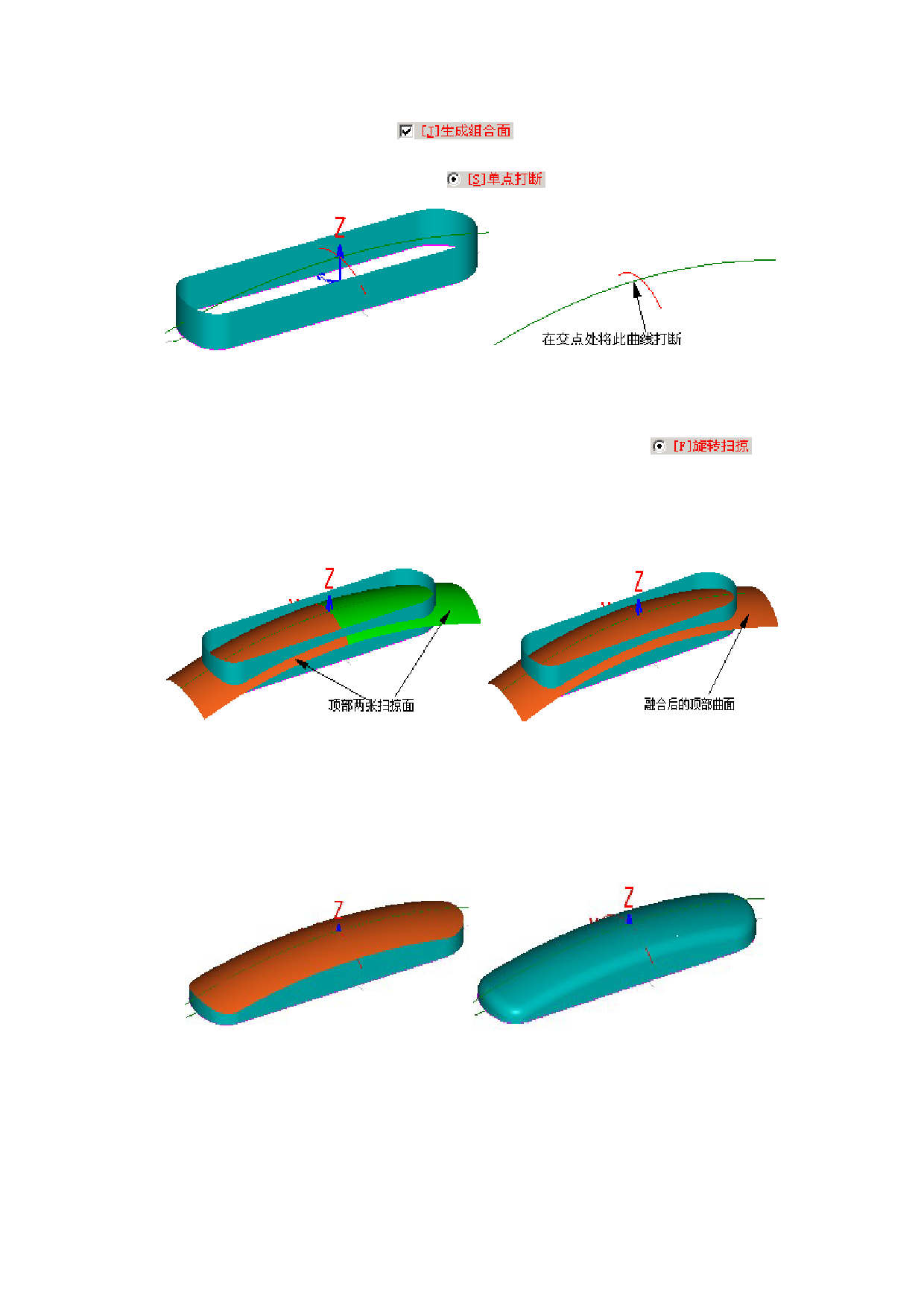

图 7-8 拉伸面构造电话侧面
图 7-9 将 ZOX 面内的 R=500 圆弧进行打断
4) 构造模型顶部的扫掠面步骤 2：单截面单轨扫掠(分别选择 ZOX 面内被打断后
R=500 圆弧为轨迹线，YOZ 平面内的圆弧为截面线，选择“
项；得到两张顶部两张扫掠面，如图 7-10 所示；
”选
5) 曲面融合操作将上面两张扫掠面融合为单张曲面：曲面→曲面修补→曲面融合，
融合结果如图 7-11 所示；
图 7-10 单截面单轨扫掠得顶部两张扫掠面
图 7-11 融合后的顶部曲面
6) 面面裁剪：顶部曲面与侧面的拉伸组合面进行面组裁剪，裁剪后得到模型的大
致形状如图 7-12 所示；
7) 两组面倒角：选择模型顶部曲面与侧部所有曲面进行面组倒角，倒角半径
R=10；倒角后，将曲面颜色调整为一致，结果如图 7-13 所示；
图 7-12 顶部曲面与侧面裁剪后结果
图 7-13 顶面与侧面倒角后结果
8) 曲面等距构造壳体模型：选择所有曲面进行等距面操作，向内等距 2mm，注意
调整等距方向；如图 7-14 所示；
51
    "
