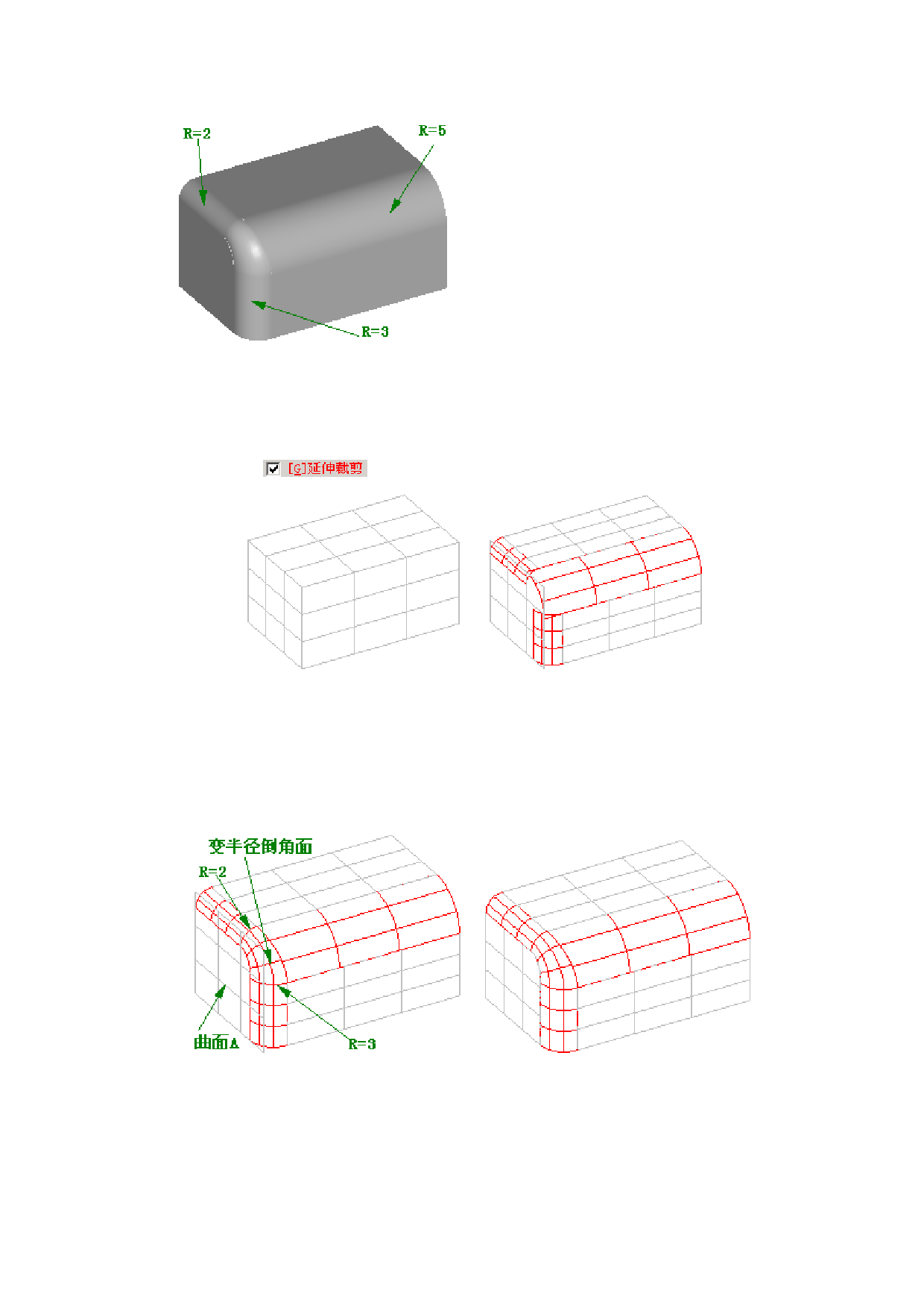

图 10-2-22 三面变半径倒圆角
为了对以前学到的曲面编辑的有关方法做已更深的理解，图 10-2-22 中的三面变半径倒圆
角也可以这样来完成：首先对这三张曲面分别进行半径不同的两两倒圆角操作（结果如
图 10-2-23），然后再通过下面两种方法来构造这三张倒角曲面之间的光滑过渡曲面（倒角
操作时不选“
”选项）：
图 10-2-23
（1） “两面变半径倒角”方法：
R=5 的倒角面与面 A 进行两面变半径倒圆角，在两端的倒角半径分别设为
R=2 和 R=3；结果如图 10-2-24；
线面裁剪：用 R=2、R=3 和变半径倒角面这三张曲面在曲面 A 上的边界线
对曲面 A 进行“投影裁剪”操作；结果如图 10-2-25；
图 10-2-24 两面变半径倒角
图 10-2-25 线面裁剪后结果
（2） “曲面拼接>>四面拼接”方法：
在 R=2 和 R=3 的倒角面之间绘制引导样条曲线：采用“样条>>过斜率”绘
制方法，具体操作参照<>；绘制出的曲线如图 10-2-26；
84
    "
