由于这两条样条曲线不在面 A 和 R=5 的倒角面上，因而现将这两个曲线分别
投影至面 A 和 R=5 的倒角面上，投影方式为：“最近点
投影”；选择“删除原始线”选项；如图 10-2-27；

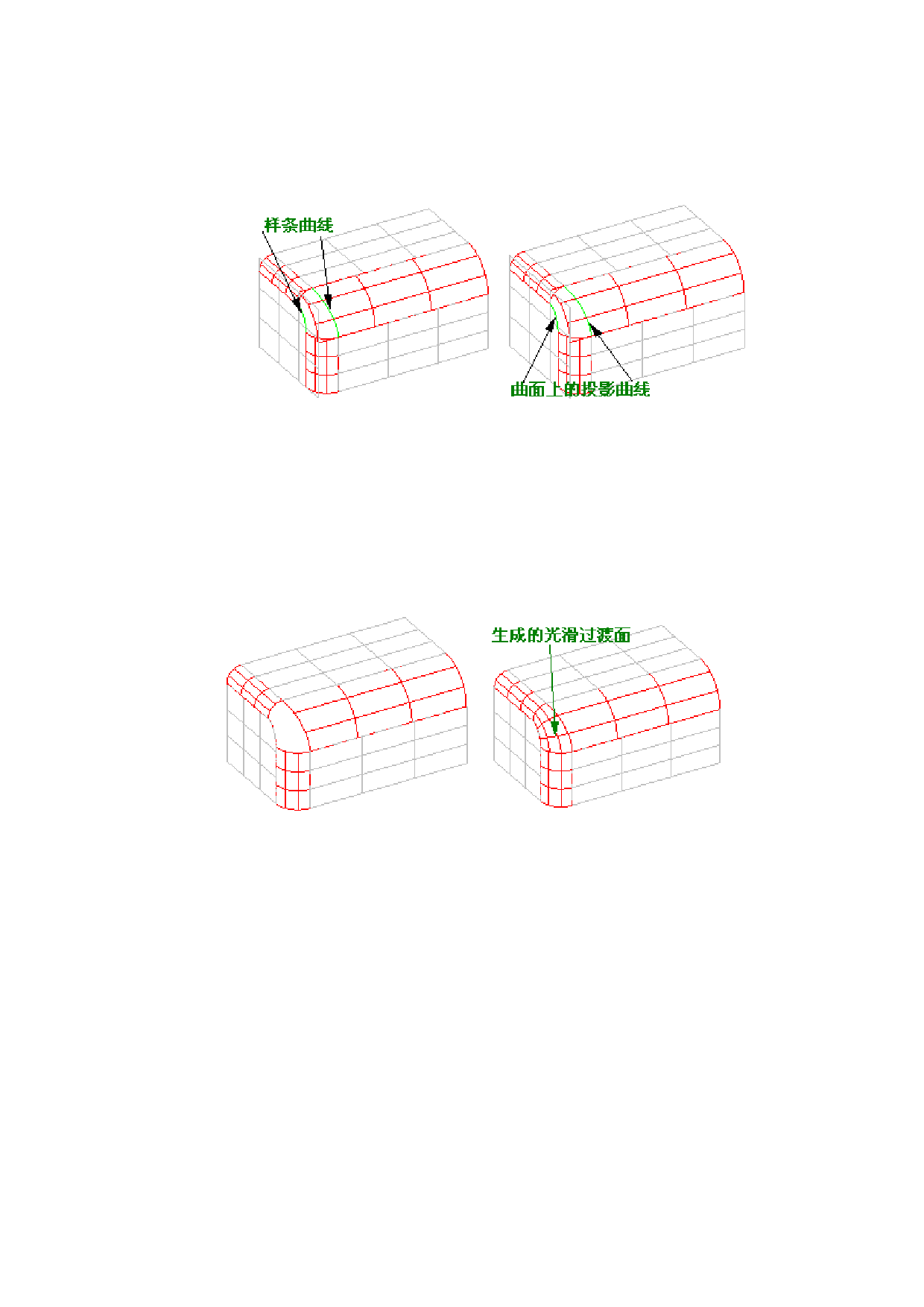

图 10-2-26 绘制引导样条曲线
图 10-2-27 曲线投影到曲面上
线面裁剪：选择在曲面 A 上的一条投影曲线和在其上的 R=3 和 R=2 倒角面
的边界线来对曲面 A 进行线面裁剪；选择 R=5 倒角面上的投影曲线来对该面
进行线面裁剪（裁剪类型：曲面上线裁剪）；裁剪结果如图 10-2-28；
曲面拼接>>四面拼接：选择图中的四条曲面边界线（注意不要选择刚才的投
影曲线），选择“切矢连续”选项，在这四个曲面之间生成一张与它们均光滑
连接的过渡面，如图 10-2-29；
图 10-2-28 裁剪后的曲面
图 10-2-29 生成的四面拼接光滑曲面
大家考虑一下，上面四步能不能再简化一点，这里介绍的这种曲面拼接方法可推
广到其他一些常用的问题中去，所以应用比较广泛；
4） 练习三面倒角命令：
清楚了上述两条三面倒角的适用场合和注意事项后，练习下面三个例子的倒圆角：
（模型文件可参考“三面倒角练习.jdp”文件）
(1)图 10-2-30 (a)所示为一正方体（L=50,W=50,H=50）被一球面（球心为正方体的左上
角点，半径为 20）裁剪后的结果模型，采用三面等半径倒角（R=5）和线面裁剪等操作生
成图 10-2-30 (b)的模型。
85
    "
