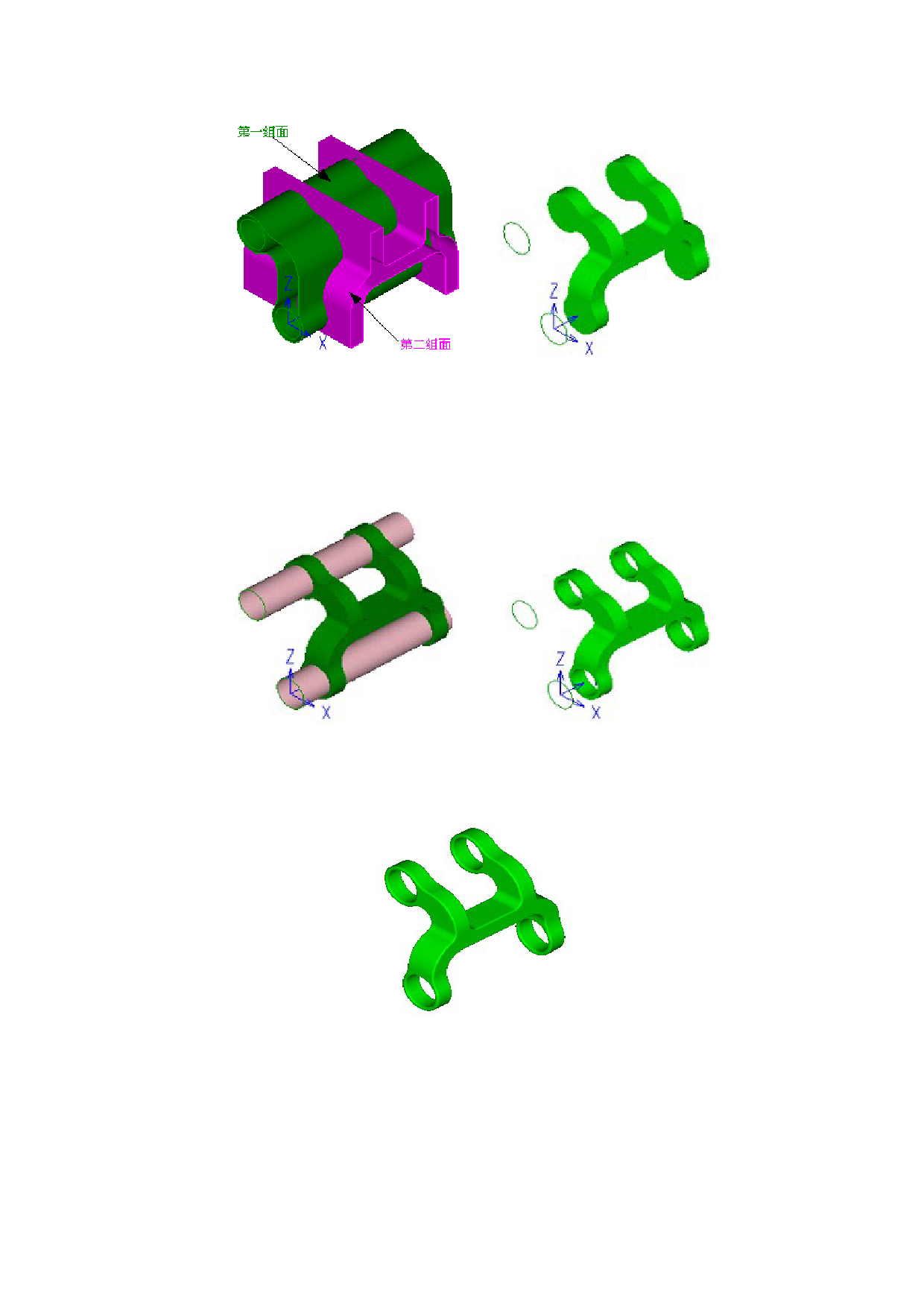

图 3-27 两组拉伸组合曲面
图 3-28 这两组拉伸曲面进行面面裁剪后结果
拉伸前视绘图面中的两个圆，得到两个圆柱面；注意拉伸长度应能贯穿模型其它曲
面，如图 3-29 所示；
两组面裁剪：两个圆柱面作为一组曲面，其它与圆柱面相交的曲面作为第二组曲面，
通过面面裁剪得到支架上四个圆孔，如图 3-30 所示；
图 3-29 拉伸面得到两个圆柱面
图 3-30 面面裁剪得到支架上四个圆孔
面组倒角完成模型制作：用多次两组面倒角命令将模型中的所有棱边过渡为圆角，
倒角半径 R=0.4，如图 3-31 所示；参考范例“支架”。
图 3-31 两组面倒角完成模型制作
