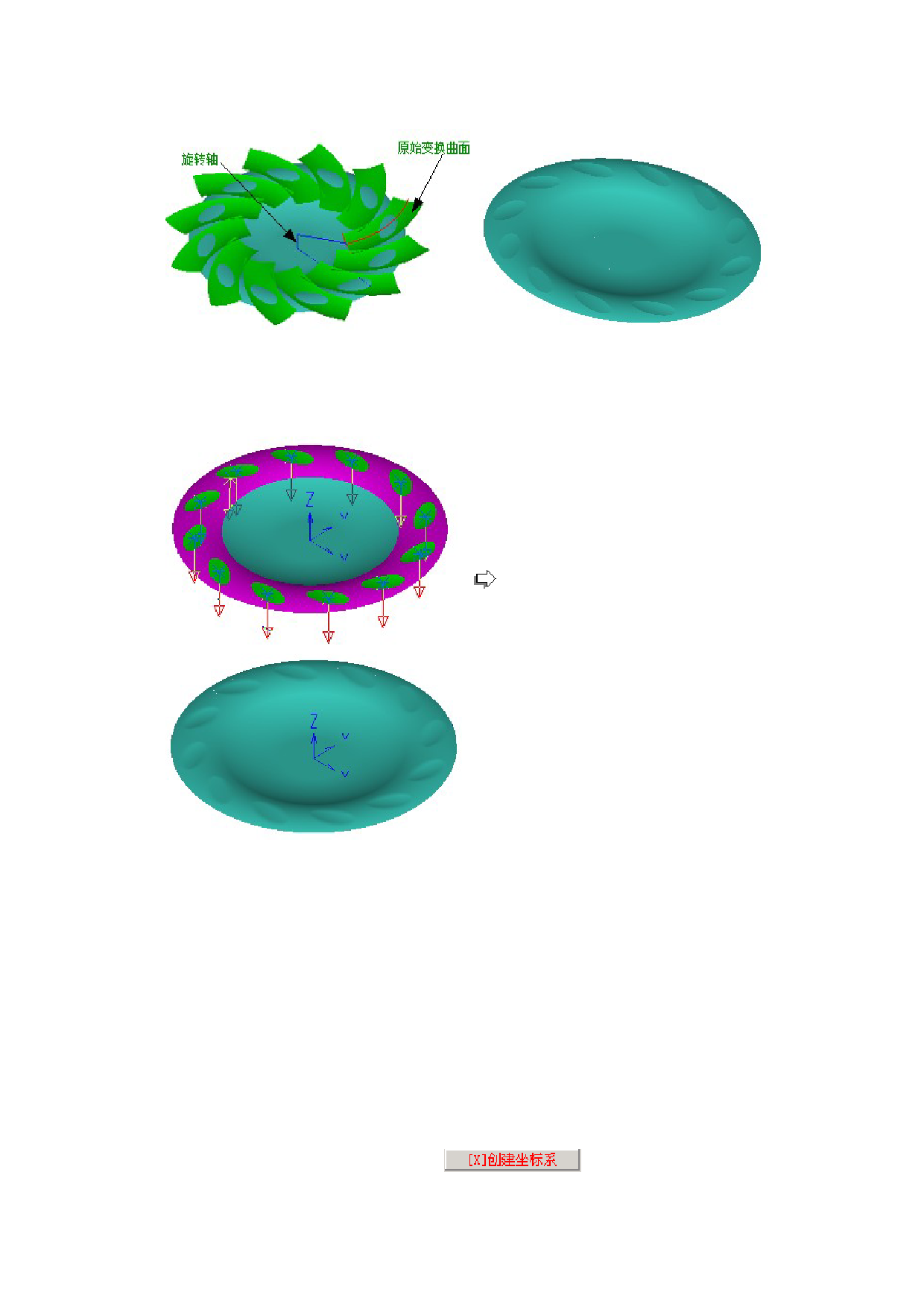

图 3-10 3D 旋转变换
图 3-11 变换后的 12 个曲面与旋转面进行面面裁剪
6) 两组面倒圆角：裁剪后得到的凹陷曲面与盘体旋转面倒圆角，倒角半径 R=20；
注意箭头方向，如图 3-12 所示：
图 3-12 凹陷曲面与盘体旋转面倒圆角
7) 制作过程完毕。
2．4．4 要点说明
（1）制作完毕后可参考范例文件 JDP5X→Samples→SurfMill 文件夹 中“盘子.jdp”；
（2）在构造扫掠面时，常常需要在路径曲线上创建新的 UCS，然后在此 UCS 的 XOY 面内绘
制截面图形。如图 3-13 所示为一扳手的手柄部分曲面，其上下两部分曲面均为由单轨多
截面扫掠而成，截面线和轨迹线如图 3-14 所示，其中各截面均与路径曲线垂直；曲面的
构造过程为：
首先绘制好路径曲线；
根据尺寸要求，在路径曲线上绘制一系列截平面的位置点；
然后根据情况新建用户坐标系
：首先确定 UCS 的原点（UCS
18
    "
