图 10-1-18

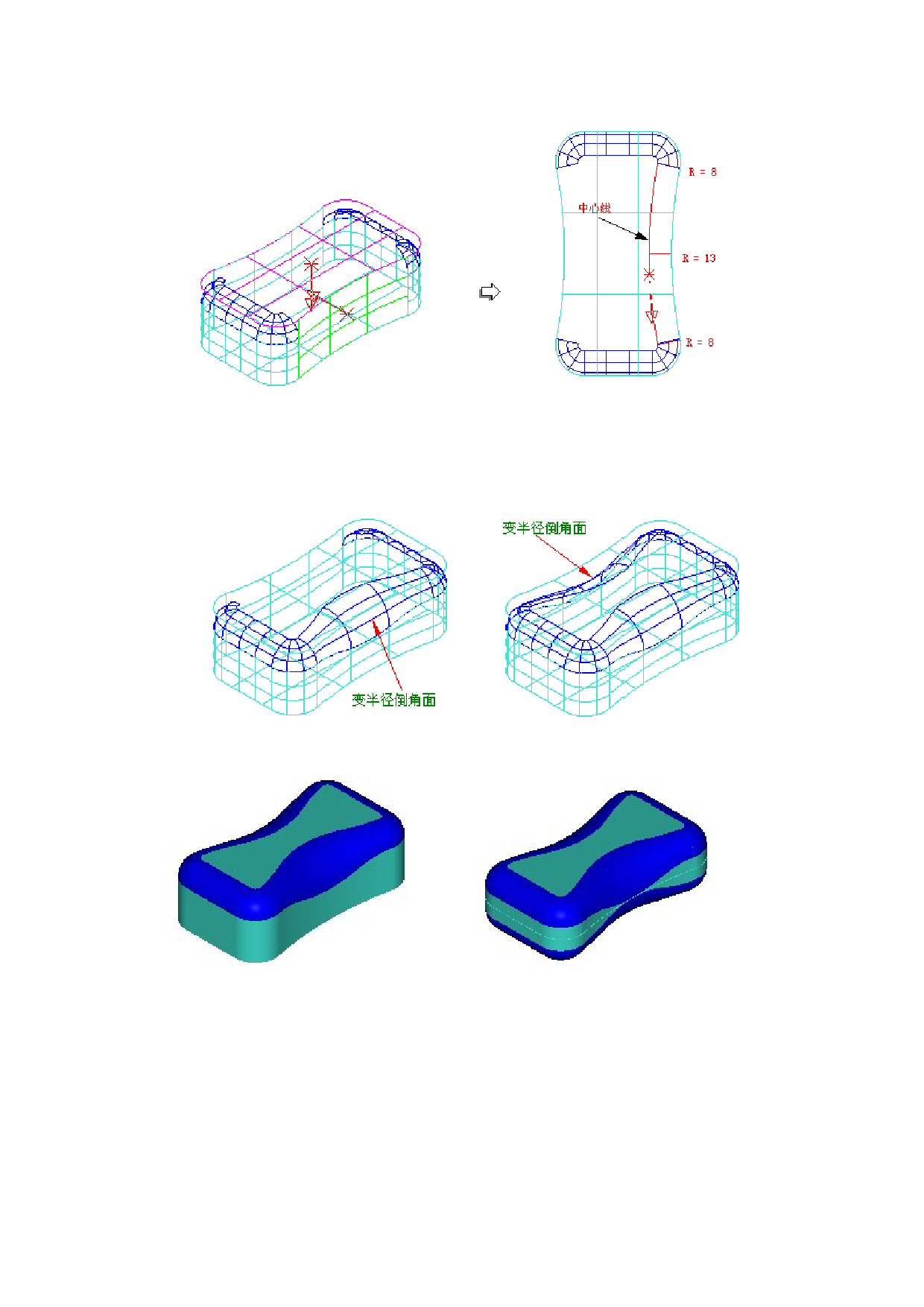

图 9-18 两面倒角(顶面与右侧面进行两面变半径倒角,中心线两端点处倒角半径为 8，中间半径为 13)
♣如何在中心线的中点处设定倒角半径为 R13 呢？只需在移动红色箭头的时候，将鼠标
捕捉到这两个曲面的邻接边的中点，点击鼠标左键，在此时箭头位置处设置半径为 13；
图 10-1-19
图 10-1-20
图 9-19 顶面与右侧面之间的变半径倒角面 图 9-20 同样生成顶面与左侧面之间的变半径倒角面
图 10-1-21
图 10-1-22
图 9-21 用顶面上倒角面的边界线对顶面进行曲面上线裁剪 图 9-22 同样进行底面与侧面倒角
(2)试使用面组倒角和两面变半径倒角制作如图 10-1-23 所示曲面模型中的一系列圆
角：
74
    "
