图 4-19 3D 旋转变换后结果
13) 两组面倒角：肋板凸台曲面与模型中其它与其相邻曲面进行倒圆角，倒角半径
R=5.0；倒角结果如图 4-20 所示；

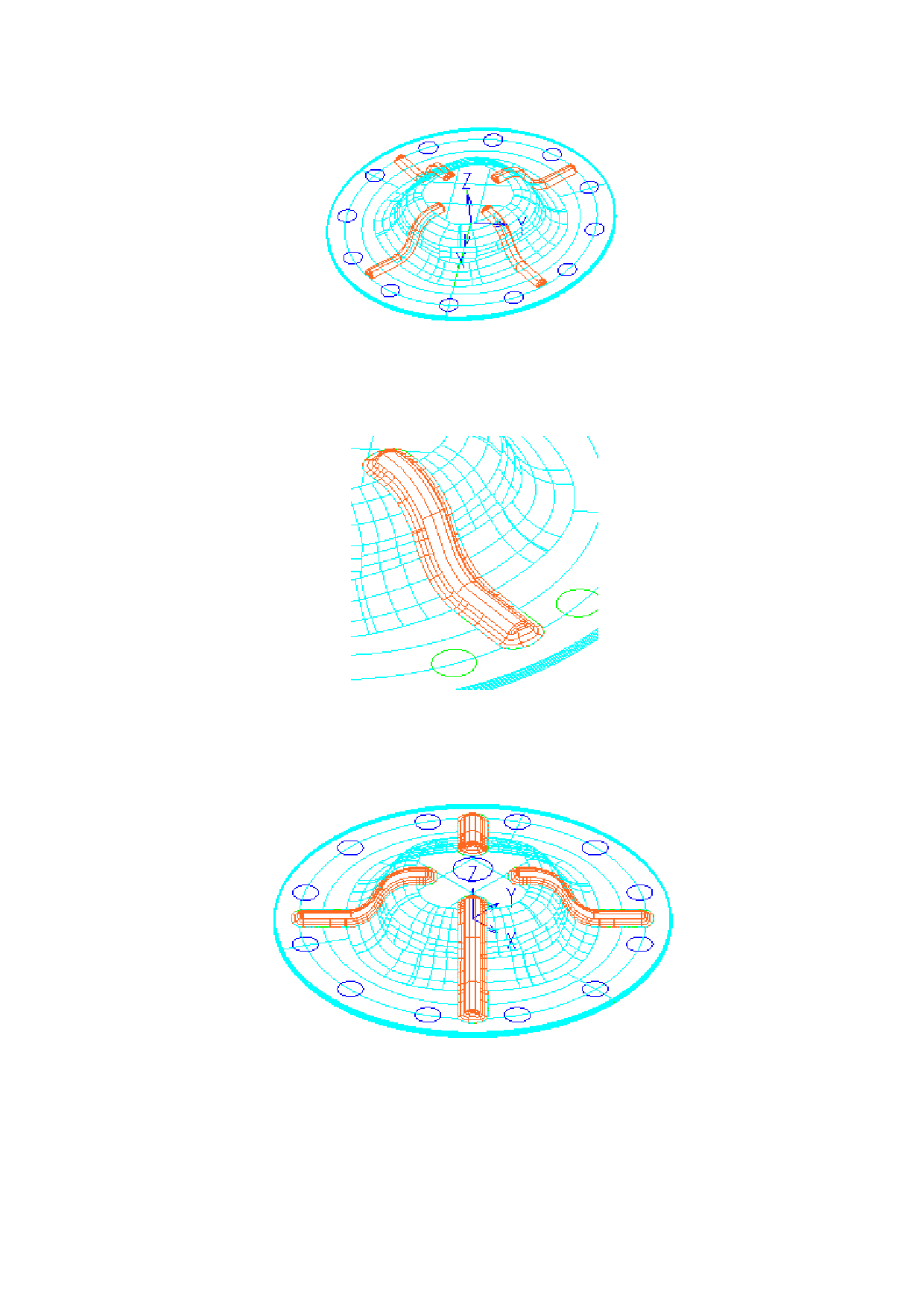

图 4-20 肋板凸台曲面与模型中其它与其相邻曲面倒圆角
14) 同样地，进行其它三组肋板凸台曲面与模型中与其相邻曲面倒圆角，参数与上
一步相同，倒角结果如图 4-21 所示：
图 4-21 其它三组肋板凸台曲面与模型中与其相邻接的曲面倒圆角
15) 线面裁剪：选择“曲面→曲面裁剪→投影裁剪”命令，选择俯视绘图面 Z=0 和
Z=35 深度处的圆来对模型的顶部平面和底部旋转平面进行裁剪，拾取投影方向
29
    "
