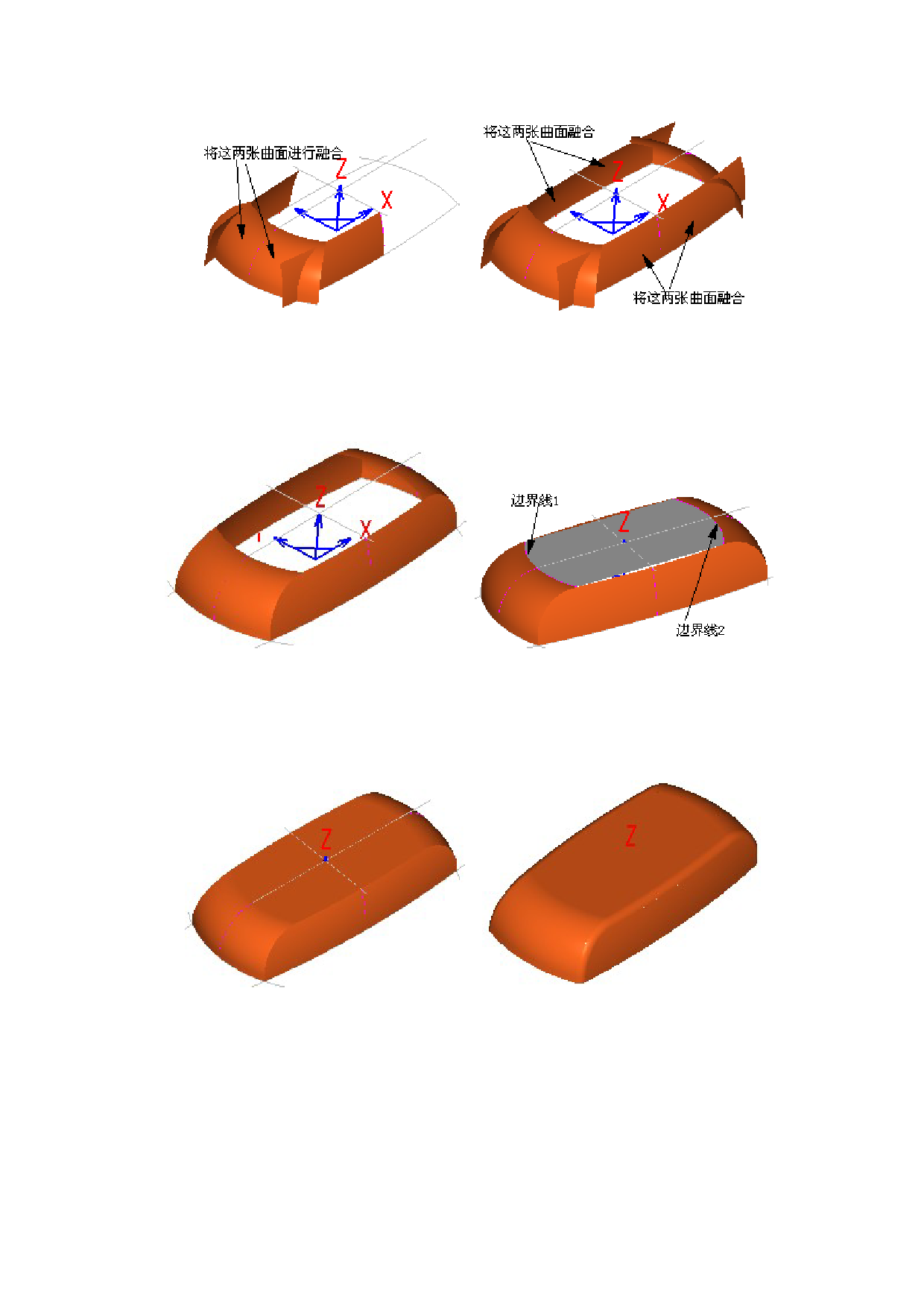

图 7-22
⑥ 面面裁减：两组侧面进行面面裁减得图 7-23 所示；
⑦ 直纹面构造顶面；分别选择图中两曲面的边界线，构造顶部直纹面,如图 7-24；可以
看出顶面与前后侧面有空隙；
图 7-23
图 7-24
⑧ 曲面延伸：将顶面的另外两个边进行延伸，使之超出前后侧面的边界处；
⑨ 线面裁剪得到顶面：用前后侧面的上部边界线对顶面进行裁剪，得到基本形状，如图
7-25；
⑩ 曲面倒圆角：模型的前侧面与顶面及左右侧面进行倒圆角，如图 7-26；
图 7-25
图 7-26
55
    "
