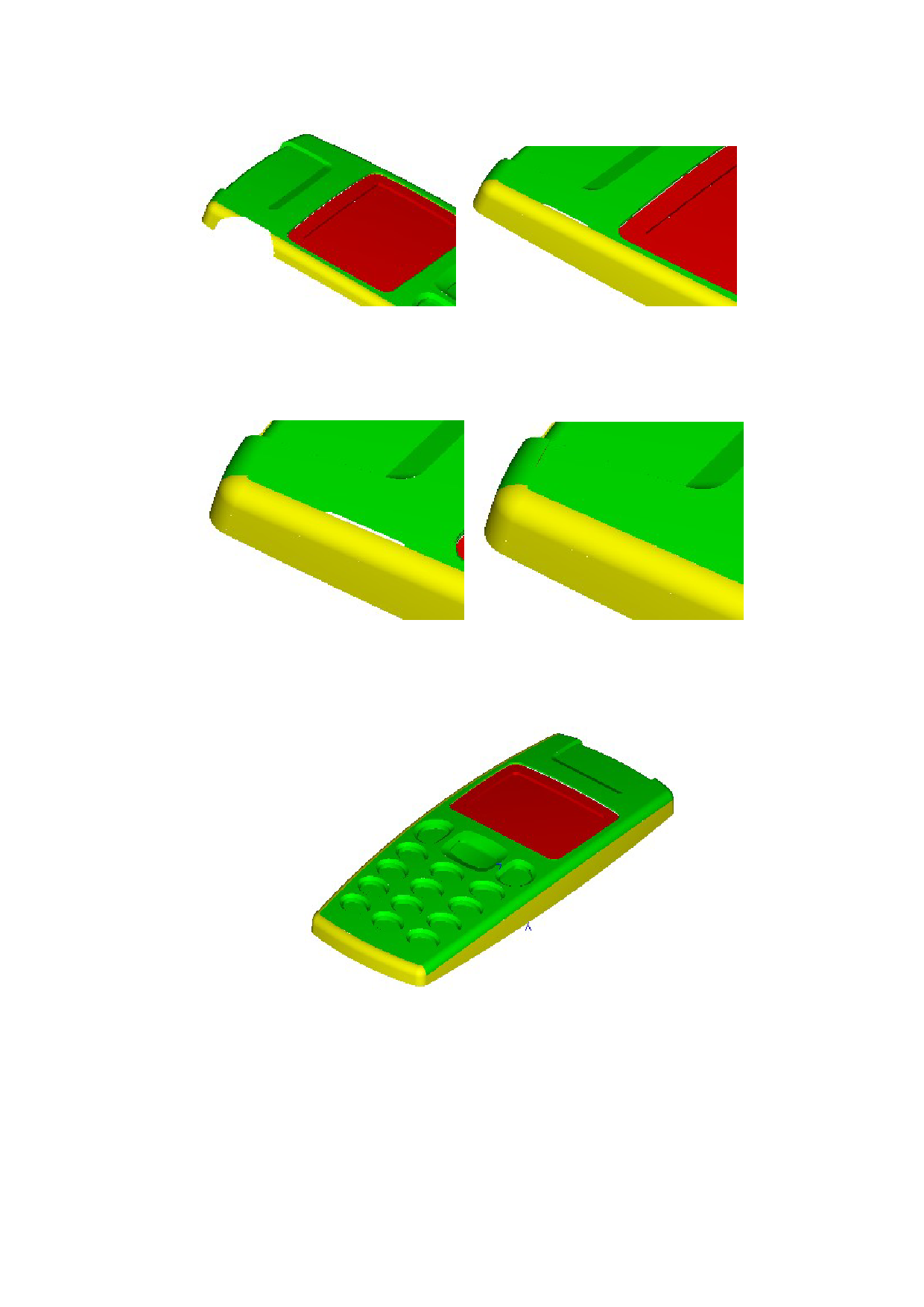

图 11-19 修补前的模型左侧面
图 11-20 修补后的模型左侧面
7) 修补模型顶面：采用与修补模型右侧面相同的方法修补模型顶部曲面，修补前
后的曲面如图 11-21 和图 11-22 所示：
图 11-21 修补前的顶部曲面
图 11-22 修补后的顶部曲面
8) 修补完毕后得到的模型如图 11-23 所示。完成后的曲面可参考范例文件“曲面
修补.jdp”。
图 11-23 修补完毕后的模型
说明：
在曲面修补时，经常先要将采用“删除裁剪环”命令得到其为裁剪时的原始曲面，
然后通过线面裁剪用新的边界线来裁剪原始曲面得到修补后的曲面，如图 11-24 所示的
曲面为一外部 igs 文件输入后有问题的一部分曲面：曲面 A 和曲面 B 为裁剪曲面，它们与
曲面 C、D、E 之间的间隙太大，因此需要重新调整面 A 和面 B 的边界；具体曲面可参考
