2．11 曲面修补
在将外部 igs 文件输入到 SurfMill 中后，常常会有一些破损的曲面，或为了满足加工
的要求，需要将这些曲面进行修补；曲面修补常用的命令有：删除裁剪环、曲面补洞和提
取原始曲面等；下面通过一个例子来说明曲面修补的方法：
操作步骤：
1) 输入 igs 文件：选择“面板.igs”文件，将其输入到 SurfMill 中，如图 11-1 所示；

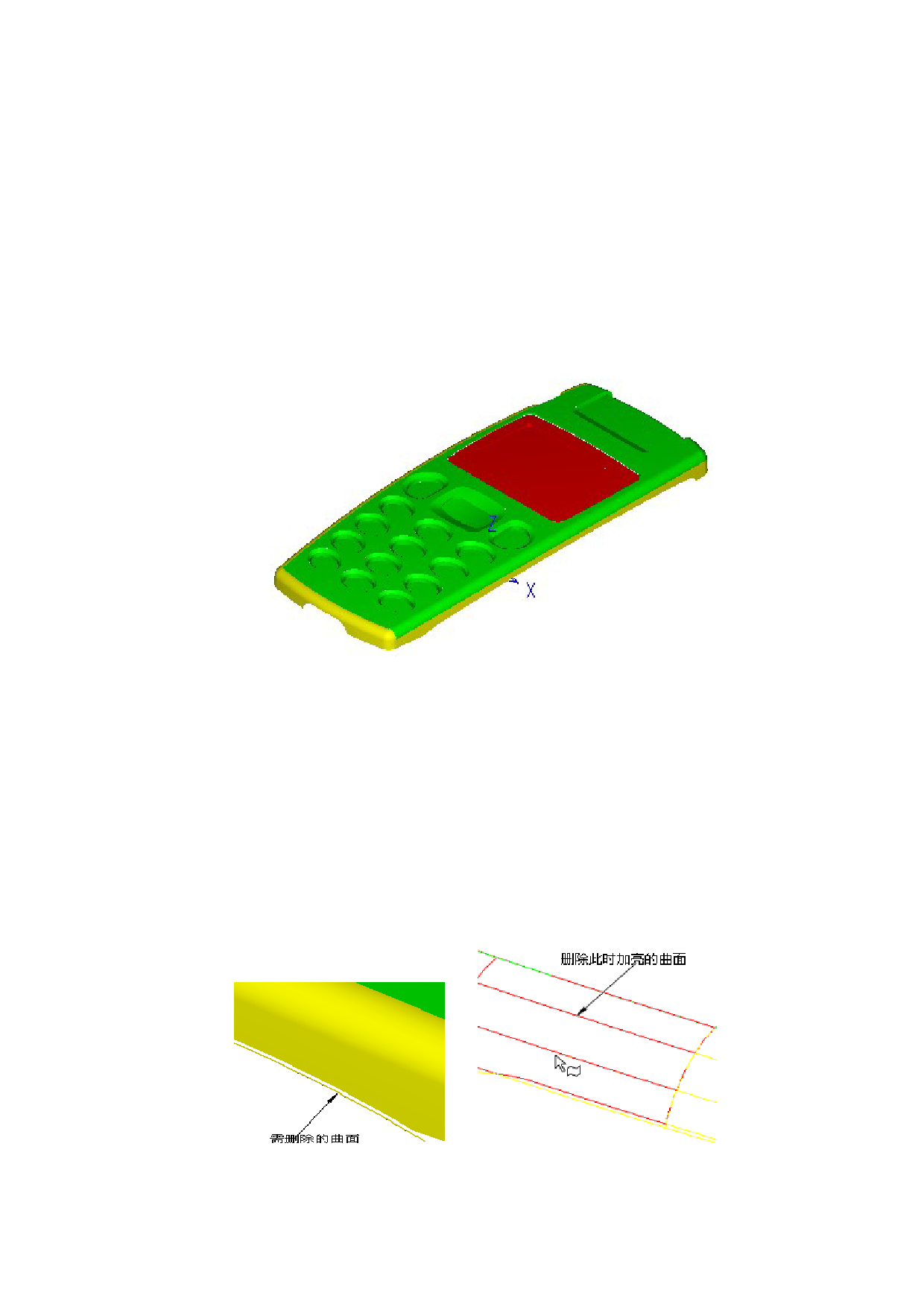

图 11-1 输入到 SurfMill 中的 igs 文件
2) 分析该模型：由于在加工时，模型的各个表面不允许有破损的部分，因此本图中
左右侧面、前侧面和上部顶面都需要进行修补，其中包括单个面修补（如修补本
模型的右侧面和顶部侧面）和将属于同一原始曲面的两张或多张裁剪曲面合并
为一张裁剪曲面（如修补本模型中的前侧面和左侧面）；
3) 删除多余的曲面：
删除左侧面中的小面，如图 11-2 所示：
删除前侧两个有重叠的曲面，如图 11-3 所示；
删除后侧多余的曲面，如图 11-4 所示；
删除顶部左侧多余的曲面，如图 11-5 所示：
图 11-2 删除左侧面中多余的小面
图 11-3 删除前侧面重叠的曲面
