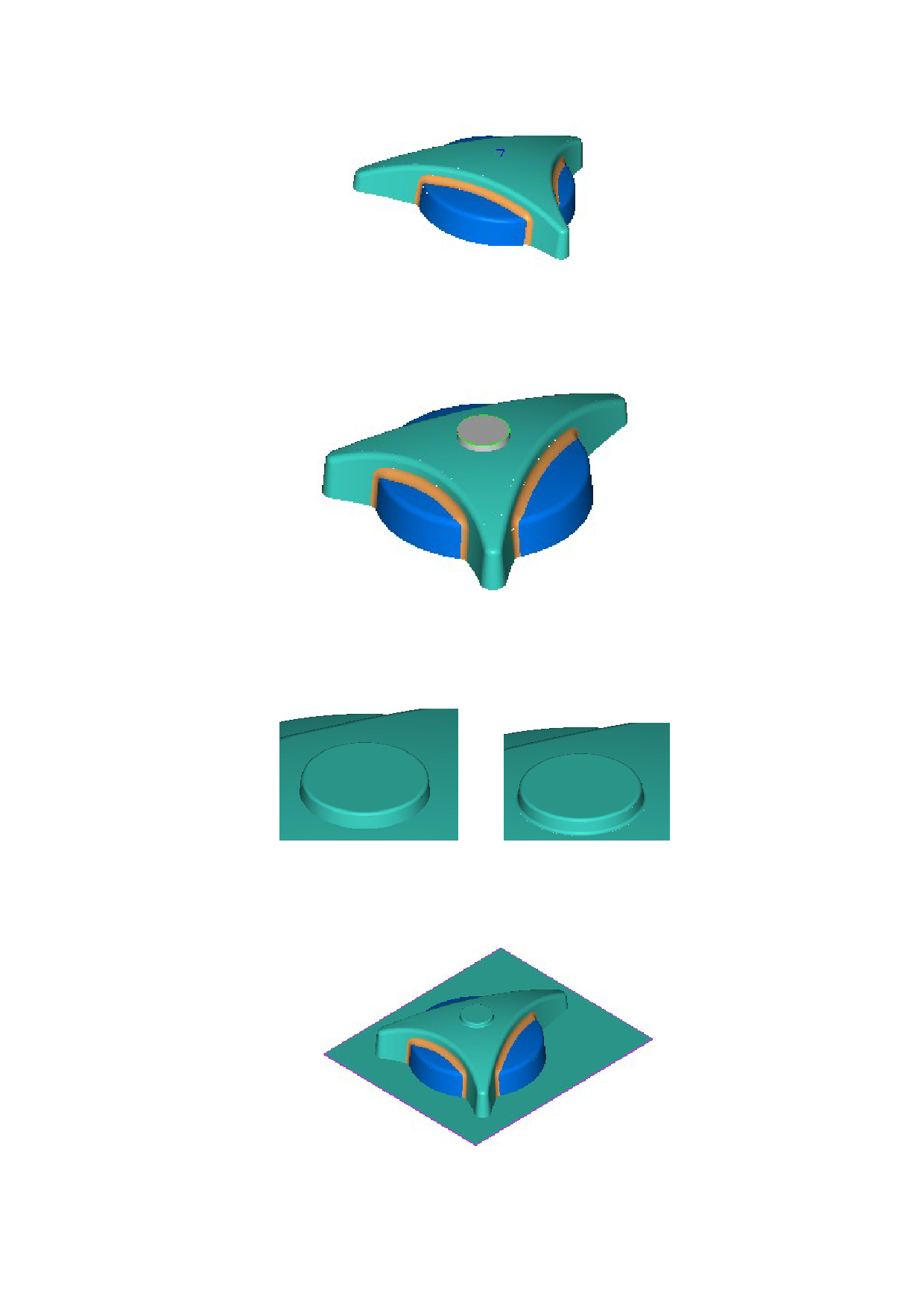

图 10-5-19 构造三角凸模另一侧的圆角曲面
18) 拉伸曲面构造模型顶部凸台：选择俯视绘图面 Z=19.7 深度处的圆，沿 Z 轴负向
拉伸距离为 3，倾斜角度为-5，加下盖；如图 10-5-20 所示：
图 10-5-20 拉伸曲面构造模型顶部凸台
19) 两面倒角：凸台顶面与侧面倒圆角 R=0.375，如图 10-5-21 所示；
20) 两面倒角：凸台侧面与模型上面倒圆角 R=0.375，如图 10-5-22 所示；
图 10-5-21 凸台顶部与侧面倒圆角
图 10-5-22 凸台侧面与模型顶面倒圆角
21) 边界平面：选择俯视绘图面 Z=0 平面内的矩形来生成一矩形平面，如图 10-5-23
所示；（也可以用直纹面命令，选择矩形的任意两对边即可）
图 10-5-23 边界平面
111
    "
