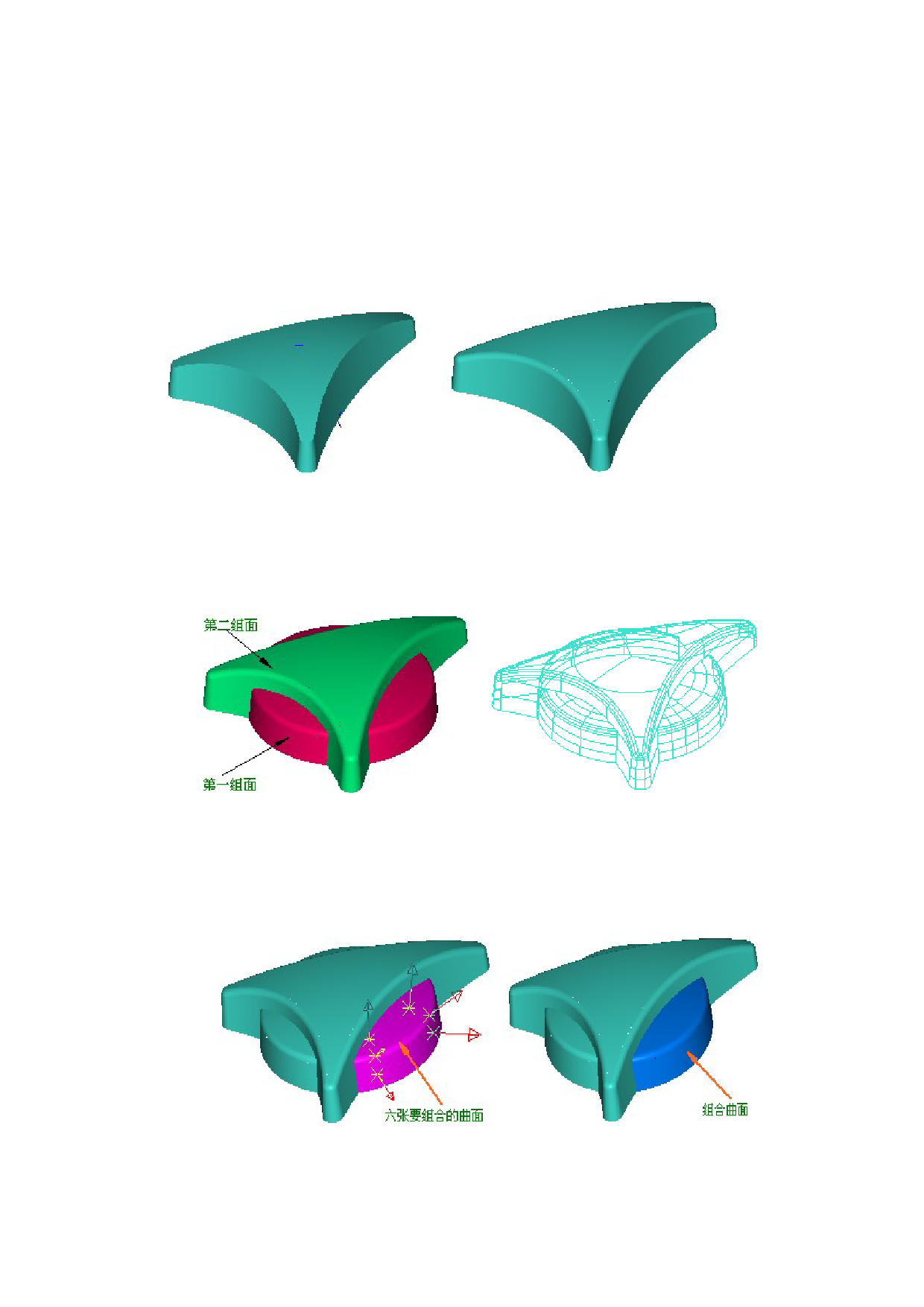

8) 面面裁剪：上面两步生成的拉伸组合面和旋转曲面之间进行相互裁剪，结果如
图 10-5-12 所示：
9) 曲面组合：将裁剪得到结果的六个侧面进行组合，注意要使曲面上箭头方向指
向内部曲面；
10) 两组面倒角：裁剪后的顶面与其相邻接的侧部组合曲面之间进行倒圆角，倒角
半径 R=1.875，倒角结果如图 10-5-13 所示：
11) 曲面组合：将图 10-5-13 中所示的曲面进行组合，生成一张组合曲面；
图 10-5-12 上面两步生成的曲面之间进行互相裁剪后结果 图 10-5-13 顶面与其侧部组合曲面倒圆角
12) 面面裁剪：将步骤(5)中生成的组合曲面显示出来，并与上一步生成的组合曲面
进行面面裁剪，两组曲面如图 10-5-14(a)，裁剪结果如图 10-5-14(b)，结果相当于
一个实体的空壳；
(a) 两组裁剪组面
(b) 线框显示模式下的裁剪结果
图 10-5-14 两组面裁剪
13) 曲面组合：选择如图 10-5-15(a)中的三张曲面进行组合操作，生成一张组合曲面，
注意要使曲面上箭头方向指向外部；
(a)
(b)
图 10-5-15 曲面组合
109
    "
