示；
2) 旋转曲面：截面线选择前视绘图 XOZ 面中的圆弧曲线，绕 Z 轴正向轴进行旋转，
角度为(0-360)；生成的旋转面如图 10-5-7 所示；

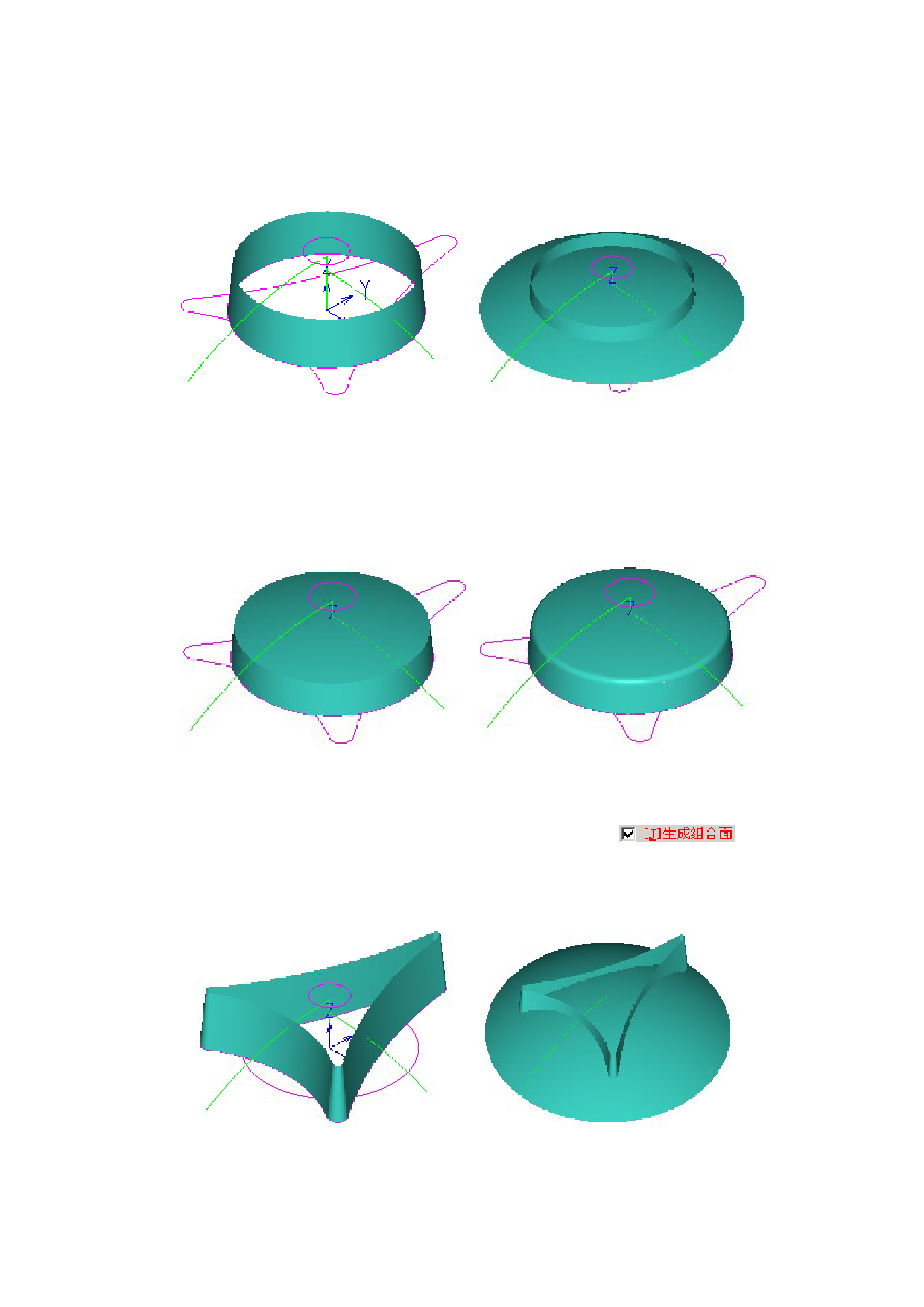

图 10-5-6 拉伸曲面
图 10-5-7 旋转曲面
3) 面面裁剪：上面两步生成的曲面之间进行相互裁剪，裁剪结果如图 10-5-8 所示：
4) 两面倒角：旋转面和拉伸曲面之间进行两面倒角，倒角半径 R=1.875，倒角后结
果如图 10-5-9 所示；
5) 曲面组合：将这三张曲面进行组合，生成一张组合曲面，然后将该组合曲面进行
隐藏；
图 10-5-8 拉伸面与旋转面进行面面裁剪后结果 图 10-5-9 拉伸面与旋转面之间进行两面倒角结果
6) 拉伸曲面：选择俯视绘图 XOY 面 Z= 0 深度处由六条曲线组成的组合曲线，沿 Z
轴正向进行拉伸，拉伸距离为 20，倾斜角度为 5，选择“
”选项；
拉伸后结果如图 10-5-10 所示；
7) 旋转曲面：旋转截面线选择右侧视绘图 YOZ 面中的圆弧，旋转轴为 Z 轴正向，
旋转角度为(0-360)；生成的旋转面如图 10-5-11 所示；
图 10-5-10 拉伸曲面
图 10-5-11 旋转曲面
108
    "
