(b)
(b)

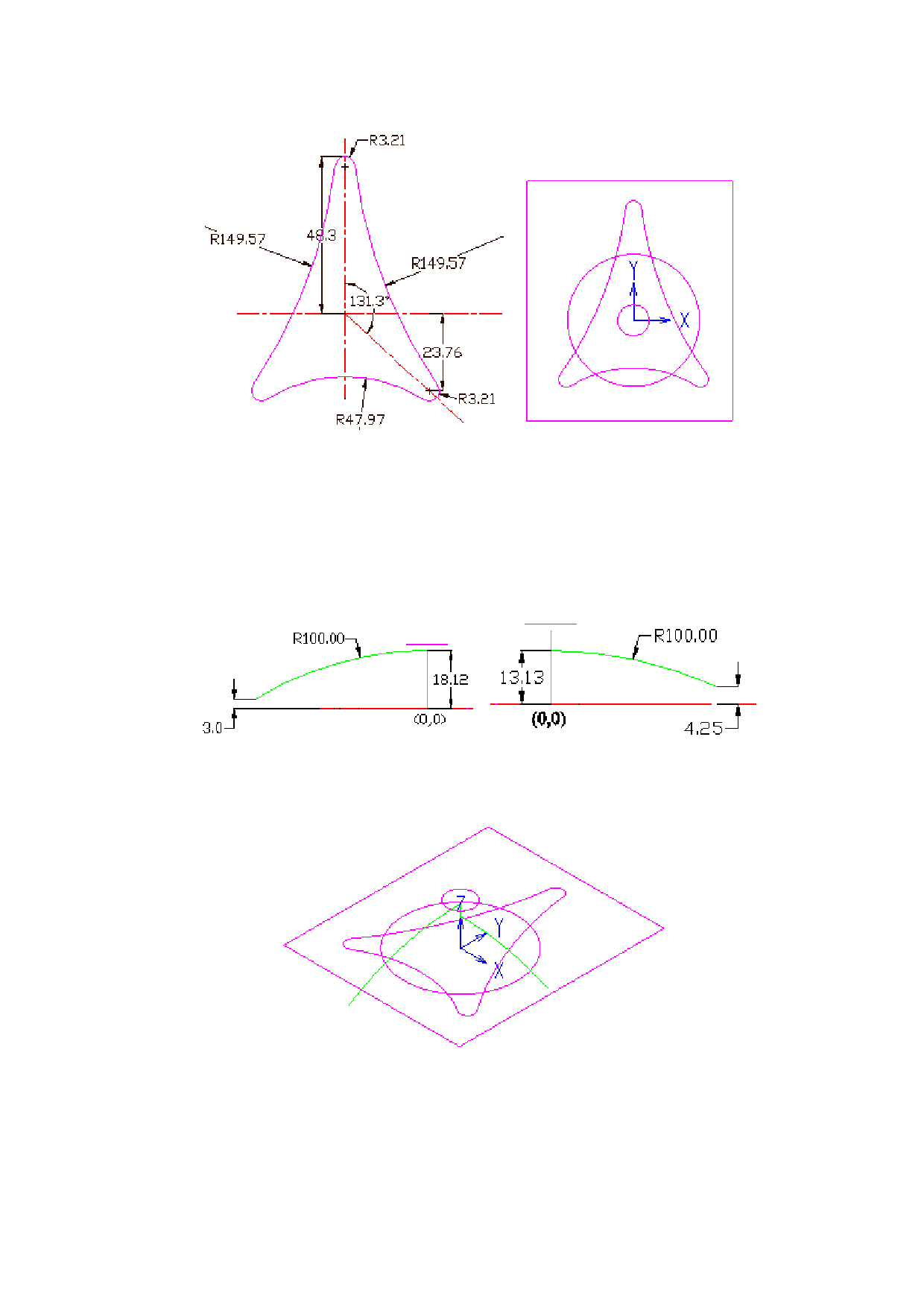

图 10-5-2 俯视绘图 XOY 面内绘制的曲线
2) 设定 Side 层为当前绘图层，在右侧视绘图 YOZ 面 X=0 平面内绘制曲线,尺寸如
图 10-5-3，R100 的圆心落在 Y 轴上；
3) 设定 Front 层为当前绘图层，在前视绘图 XOZ 面 Y=0 平面内绘制曲线，尺寸如
图 10-5-4，R100 的圆心落在 Y 轴上；
图 10-5-3 右侧视绘图 YOZ 面内曲线
图 10-5-4 前视绘图 XOZ 面内曲线
4) 在轴侧视图 XYZ 下观察所绘制好的线架曲线如图 10-5-5 所示；
图 10-5-5 轴侧视图下观察绘制好的线架曲线
2．10．5．3 构造曲面
1) 设定 Surface 层为当前绘图层，拉伸曲面：选择俯视绘图 XOY 面 Z=0 深度处的
圆，将其沿 Z 轴正向进行拉伸，拉伸距离为 15，角度为 5；拉伸结果如图 10-5-6 所
107
    "
