2．10．5 三角开关凸模
知识要点：拉伸面、旋转面、曲面裁剪、曲面分割、面组倒角。
通过本例将进一步体会曲面造型中的倒圆角技巧；

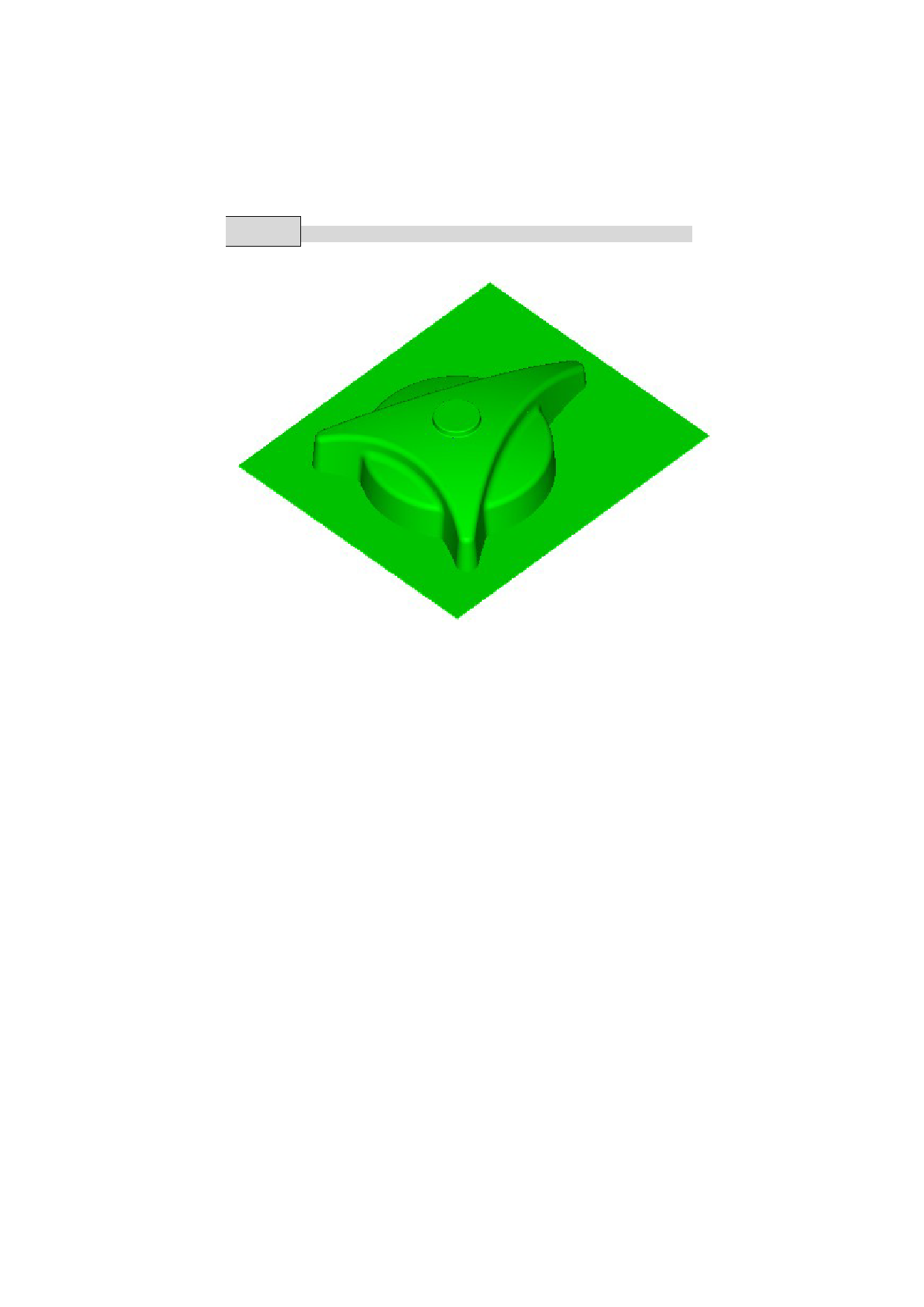

图 10-5-1 三角开关凸模渲染图
2．10．5．1 新建图层
在图层管理器中新建四个图层，名称分别为 Top、Front、Side 及 Surface 层
2．10．5．2 绘制曲线
1) 设定 Top 层为当前绘图层，在俯视绘图 XOY 面绘制线架曲线：
在 Z=0 平面内绘制一圆，圆心(0,0),半径为 26.67；
在 Z=0 平面内绘制一矩形，两角点分别为(-43.0,-40.5)和(40.1,56.2)；
在 Z=0 平面内绘制一边为圆弧的三角形，尺寸如图 10-5-2(a)所示；
在 Z=19.7 平面内绘制一圆，圆心(0,0)，半径为 6.35；
俯视绘图面中的线架曲线如图 10-5-2(b)所示；
