两圆弧相切，R830.7 的圆弧圆心点当前用户坐标系 Y 轴上；

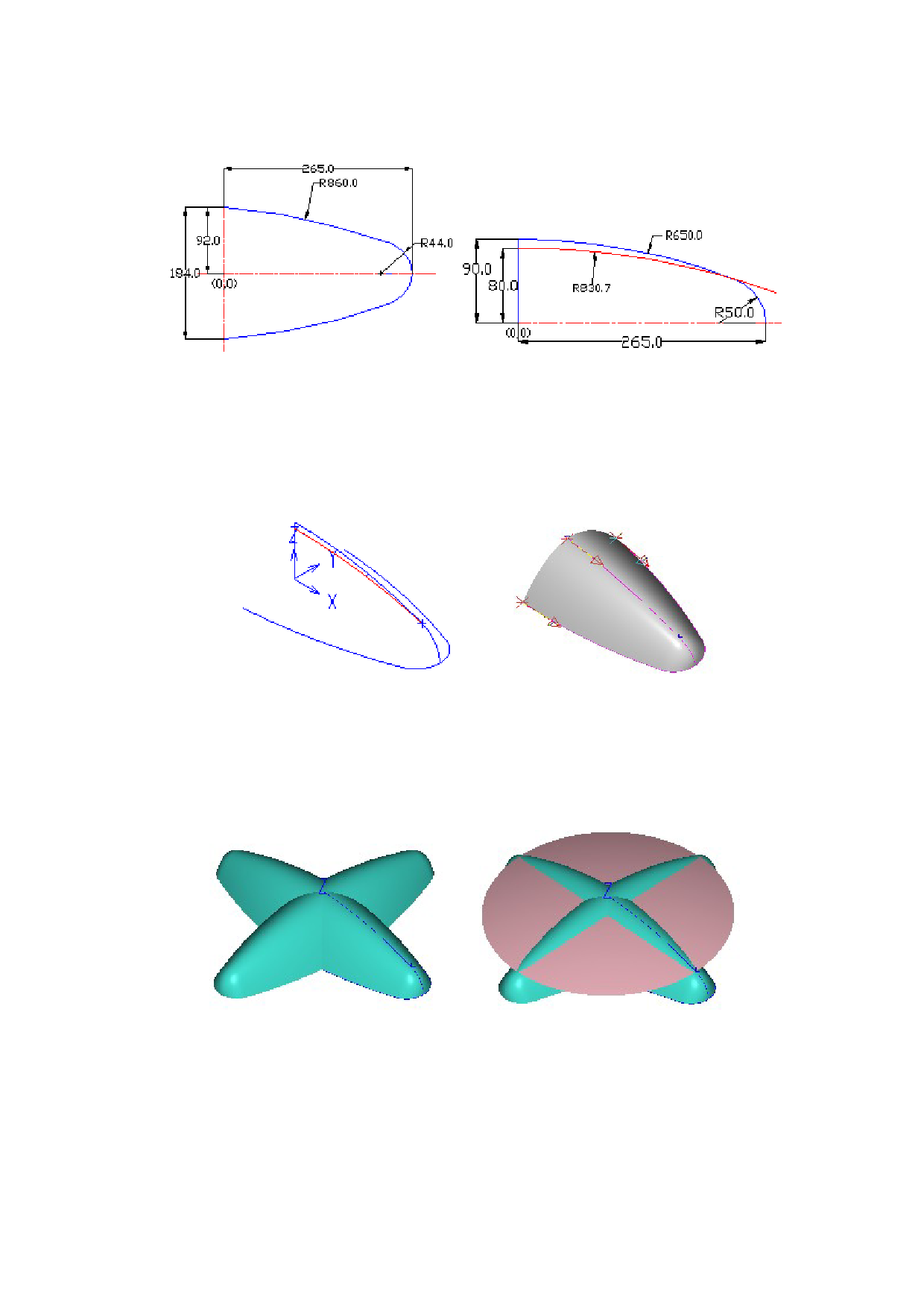

图 10-4-20 俯视绘图面内星形曲面底部轮廓曲线 图 10-4-21 前视绘图面内星形及顶部曲面构造曲线
轴侧视图下观察绘制好的线架曲线，如图 10-4-22 所示；
单向蒙皮面构造星形曲面：在蒙皮操作前应先采用曲线组合命令，将星形曲面轮
廓曲线组合为三条星形曲面构造曲线，然后在蒙皮操作时，依次选择这三条星形
曲面构造曲线，注意箭头的起点位置应一致，如图 10-4-23；
图 10-4-22 轴侧视图下绘制好线架曲线
图 10-4-23 单向蒙皮面构造星形曲面
将蒙皮面绕旋转轴进行 3D 旋转变换，选择“保留原始图形”选项，旋转数目为
3，旋转角度为 90；旋转复制后结果如图 10-4-24 所示；
旋转面构造顶面：选择前视绘图面中的顶面构造圆弧，旋转角度为(0-360)，如图
10-4-25 所示；
图 10-4-24 将蒙皮面绕旋转轴进行 3D 旋转变换
图 10-4-25 旋转面构造顶面
顶面与星形曲面进行面面裁剪，结果如图 10-4-26 所示；
两面倒角：四个星形曲面之间两两倒圆角 R=15，结果如图 10-4-27 所示；
