12) 线面裁剪：选择前视绘图平面 Z=0 深度处直径为 13.465 的圆，对模型上部凸台
的前侧面进行裁剪，裁剪类型：投影裁剪，投影方向矢量(0,1,0)；裁剪结果如图
10-4-17 所示；
13) 线面裁剪：选择右视绘图面 Z=0 深度处直径为 18.75 的圆，对模型上部左右两侧
凸台的侧面进行裁剪，裁剪类型：投影裁剪，投影方向矢量(1,0,0)；裁剪结果如图
10-4-18 所示；

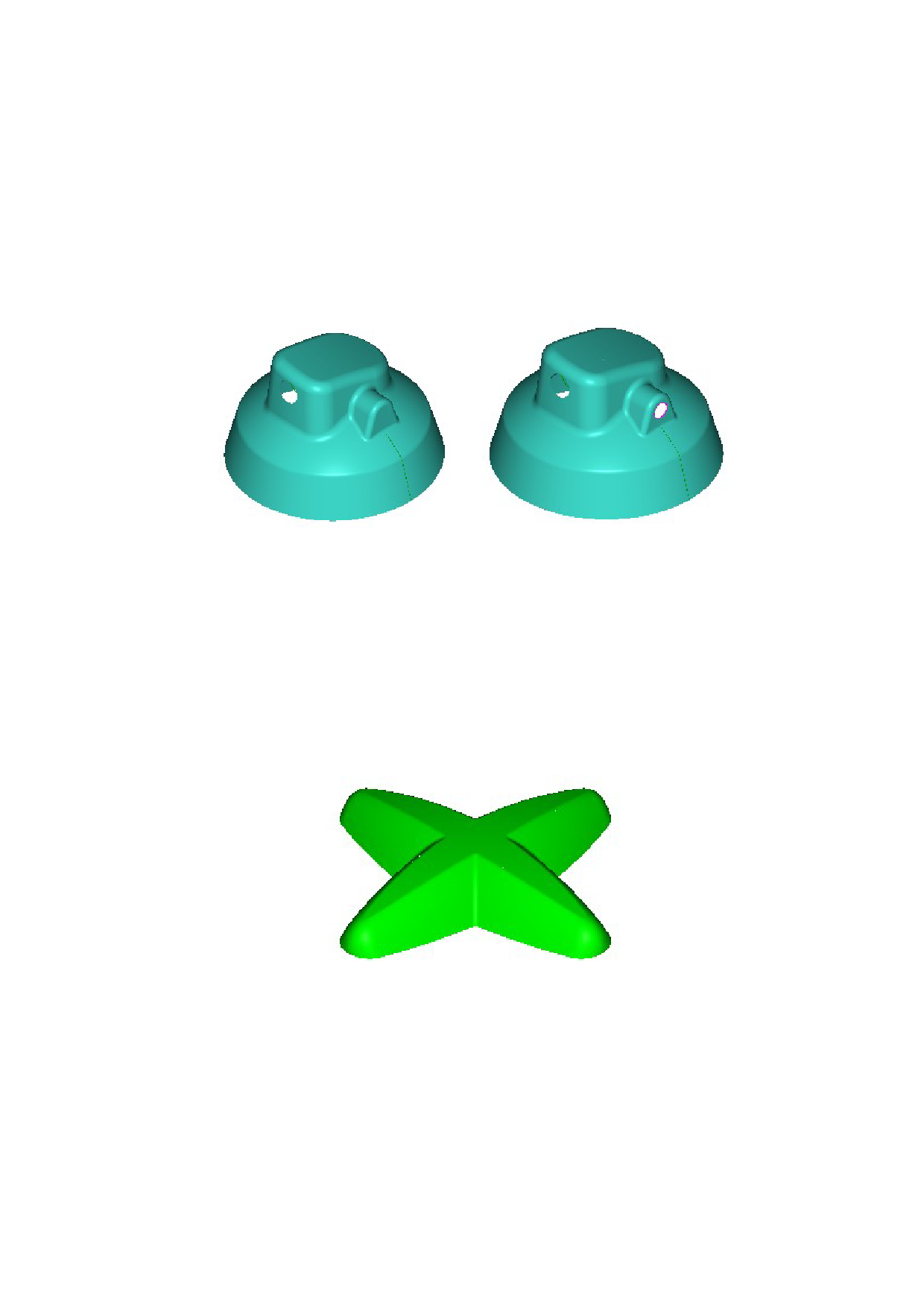

图 10-4-17 对模型上部凸台前侧面进行曲线裁剪 图 10-4-18 对模型上部左右两侧凸台的侧面进行裁剪
14) 制作过程完毕，存盘，曲面模型可参考范例文件“外帽.jdp”。
2．10．4．4 要点说明
在曲面造型中两个曲面之间倒角操作对于和二者相邻的曲面没有影响，这一点与实
体造型中的倒角操作不同，因此往往由于曲面经过裁剪后而对倒圆角的结果造成影响，
因而要注意正确处理倒角和裁剪的顺序。当由于曲面裁剪后对倒角造成影响时，请不妨
退回到裁剪前先做倒角然后再做裁剪。下面我们通过一个星形曲面模型(图 10-4-19 所示,
可参考范例文件“星形.jdp”)构建的例子来体会体会。
图 10-4-19 星形渲染图
从图中可以看出星形曲面模型的顶面为一旋转面与星形曲面裁剪后的结果。根据实
体造型的思路我们应先做出裁剪后的顶面，然后进行模型中所有的倒圆角操作。我们采
用以下步骤：
在俯视绘图面绘制星形曲面底部两条轮廓曲线，尺寸如图 10-4-20 所示；
在前视绘图面绘制星形曲面第三条轮廓线(圆弧 R50.0 和 R650.0)及顶部曲面构
造曲线(圆弧 R830.7)和旋转轴，尺寸如图 10-4-21 所示，其中 R650.0 和 R50.0 的
