说明： 图 10-4-10 这一步裁剪操作可以省略而直接进行图 12-11 所示的倒角操作，在这
儿加上这步是为了更加直观一些；注意此裁剪操作最好不要与图 10-4-8 所示的倒角步骤
次序颠倒。
8) 拉伸面构造模型右上部小凸台曲面：选择右侧视绘图面 Z=77.5 深度处的组合曲
线，将其沿 X 轴负向进行拉伸，拉伸距离为 35，选择“加下盖”选项；如图 10-4-
13；

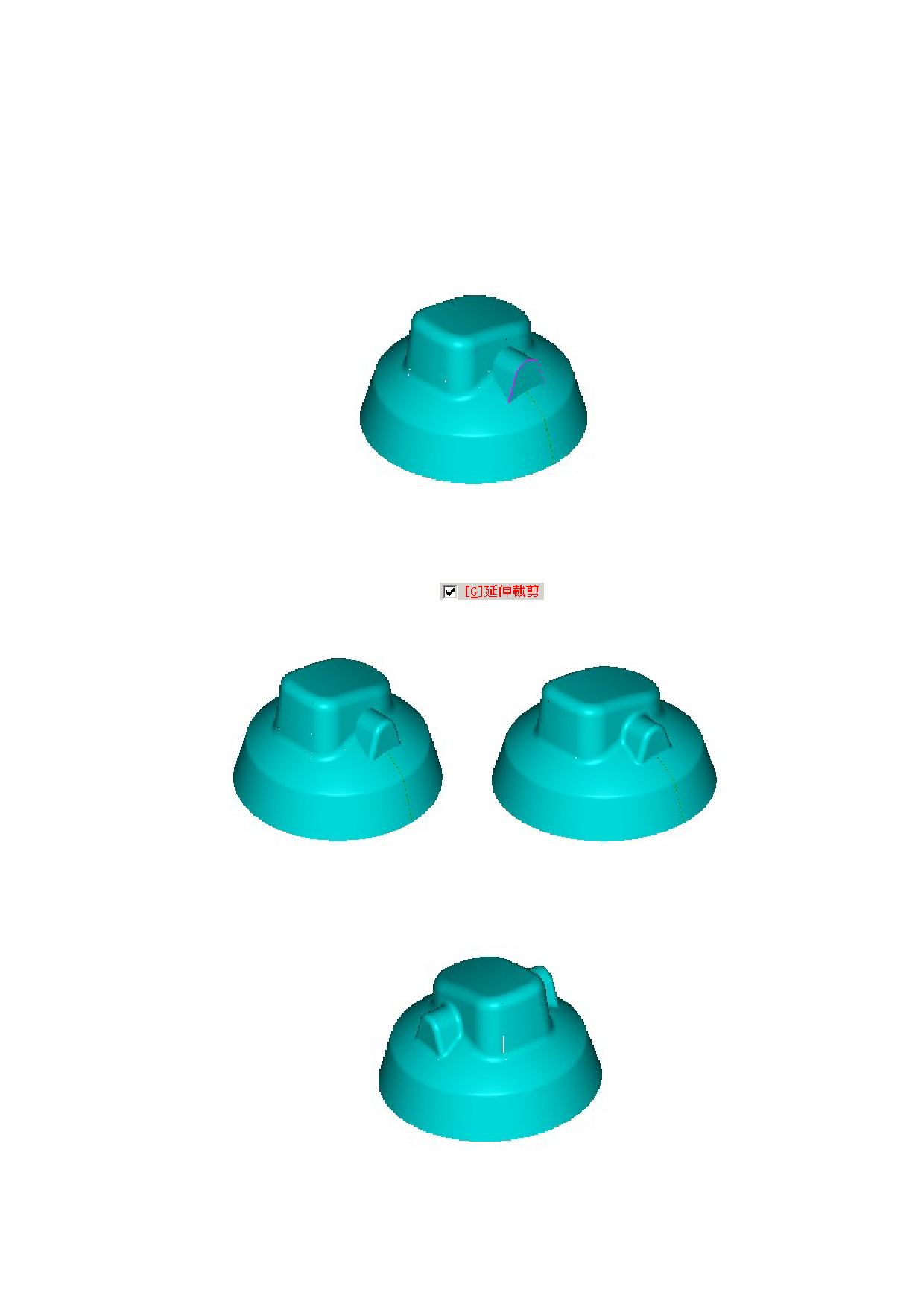

图 10-4-13 拉伸面构造模型右上部凸台曲面
9) 删除小凸台底面，然后进行小凸台右侧面与其顶面和前后各侧面之间的倒圆角
操作，倒角半径 R=6，选择“
”选项；倒角结果如图 10-4-14；
10) 两组面倒角：模型右上部凸台曲面与模型下部旋转面和上部凸台的侧面进行倒
圆角操作，倒角半径 R = 6，结果如图 10-4-15 所示：
图 10-4-14 小凸台曲面之间倒圆角 图 10-4-15 小凸台曲面与模型其它曲面之间倒圆角
11) 构造模型左上部凸台曲面：参照步骤 8)、9)和 10)，用同样的参数和方法构造模
型左上部凸台曲面，结果如图 10-4-16 所示：
图 10-4-16 构造完成的模型左上部凸台曲面
