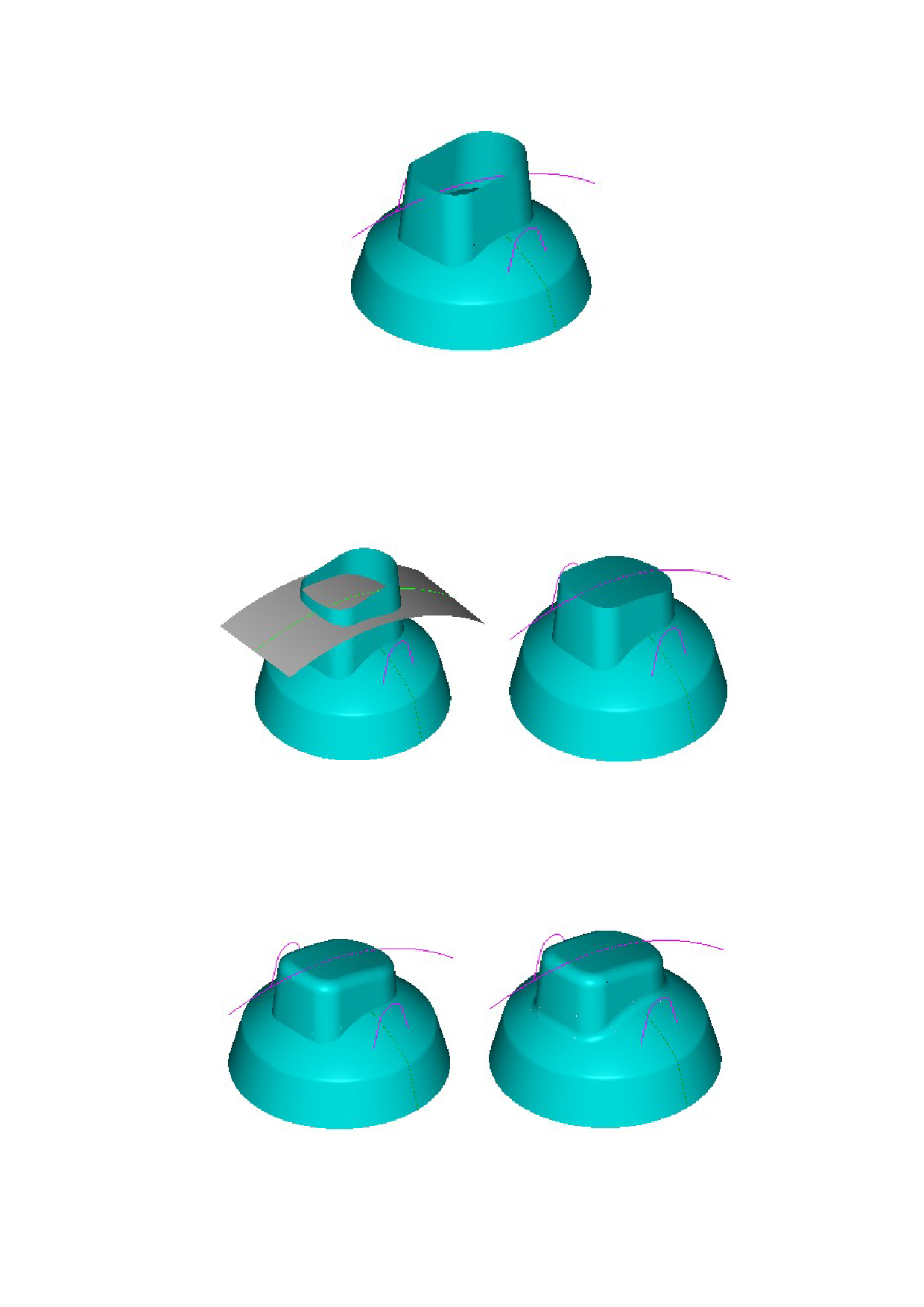

图 10-4-8 凸台的前侧面与左右两侧面进行倒角后结果
4) 拉伸曲面构造模型上部凸台的顶面：选择右侧视绘图面 Z=0 平面内的圆弧曲线，
将其沿 X 轴方向进行双向拉伸，拉伸角度为 0，调整拉伸距离使该面能够贯穿凸
台的所有侧面，如图 10-4-9 所示：
5) 面面裁剪：顶面与模型上部凸台的侧面进行相互裁剪，得到图 10-4-10 所示的曲
面模型；
图 10-4-9 拉伸曲面构造模型上部凸台的顶面 图 10-4-10 顶面与模型上部凸台的侧面进行裁剪
6) 两组面倒角：模型上部凸台的顶面与其所有侧面进行面组倒角，倒角半径
R=12.5；倒角结果如图 10-4-11 所示；
7) 两组面倒角：模型上部凸台的所有侧面与模型下半部分旋转面进行面组倒角，
倒角半径 R=12.5；结果如图 10-4-12 所示；
图 10-4-11 凸台顶面与各侧面进行倒角 图 10-4-12 上部凸台侧面与下半部分旋转面倒角
100
    "
