第八章 MODBUS 通信
4：接地与地线 PE 接法；（参考硬件接线注意事项）
5：通信线与其它接线是否分开布置；（参考 EMC 布置要求）
驱动器产品属于强干扰设备，在使用过程中因为布线、接地等存在问题时，仍然可能出现
干扰现象，当出现与其他设备相互干扰的现象时，还可以采用以下的办法进行整改。
步骤
1
2
3
4
5
6
7
解决措施
IO 信号线使用屏蔽线缆，屏蔽层接 PE 端。
电机 PE 可靠连接到驱动器 PE 端，驱动器 PE 端连接电网 PE。
上位机与驱动器之间增加等电位连接地线。
驱动器输出 UVW 加磁环，绕 2-4 匝
信号线增加磁扣或磁环，绕 1-2 匝
采用屏蔽动力线，且屏蔽层良好接地。

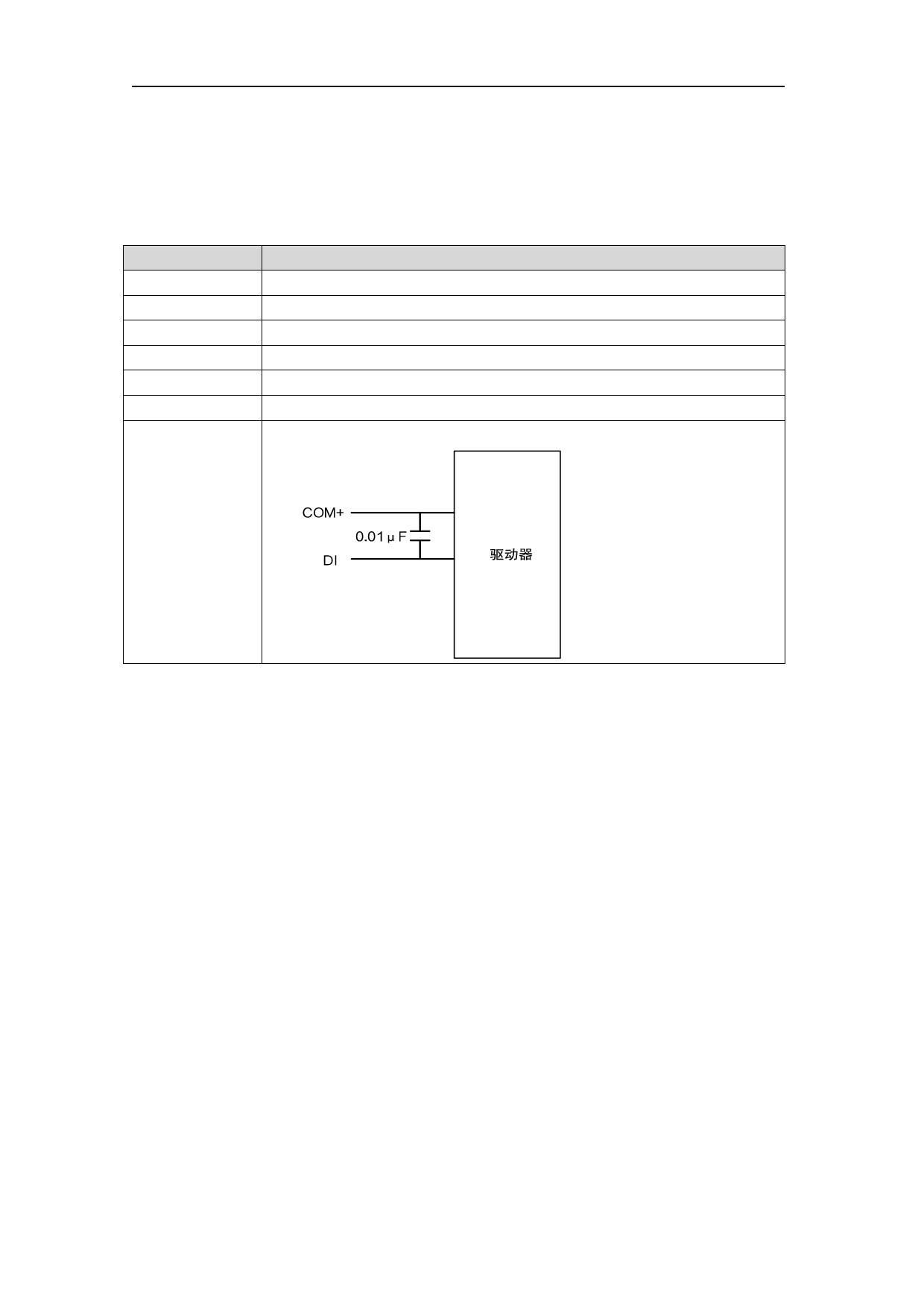

DI 输入加大电容滤波，建议最大 0.1μF,示意图如下：
294
