共有 16个通用输入口，所有输入口功能支持自定义。每个轴的限位、回零 和急停等功能，支
持序号自定义。可在机床配置工具软件设置界面，设置每个轴的限位输入口和回零输入口，以及急
停输入口等。

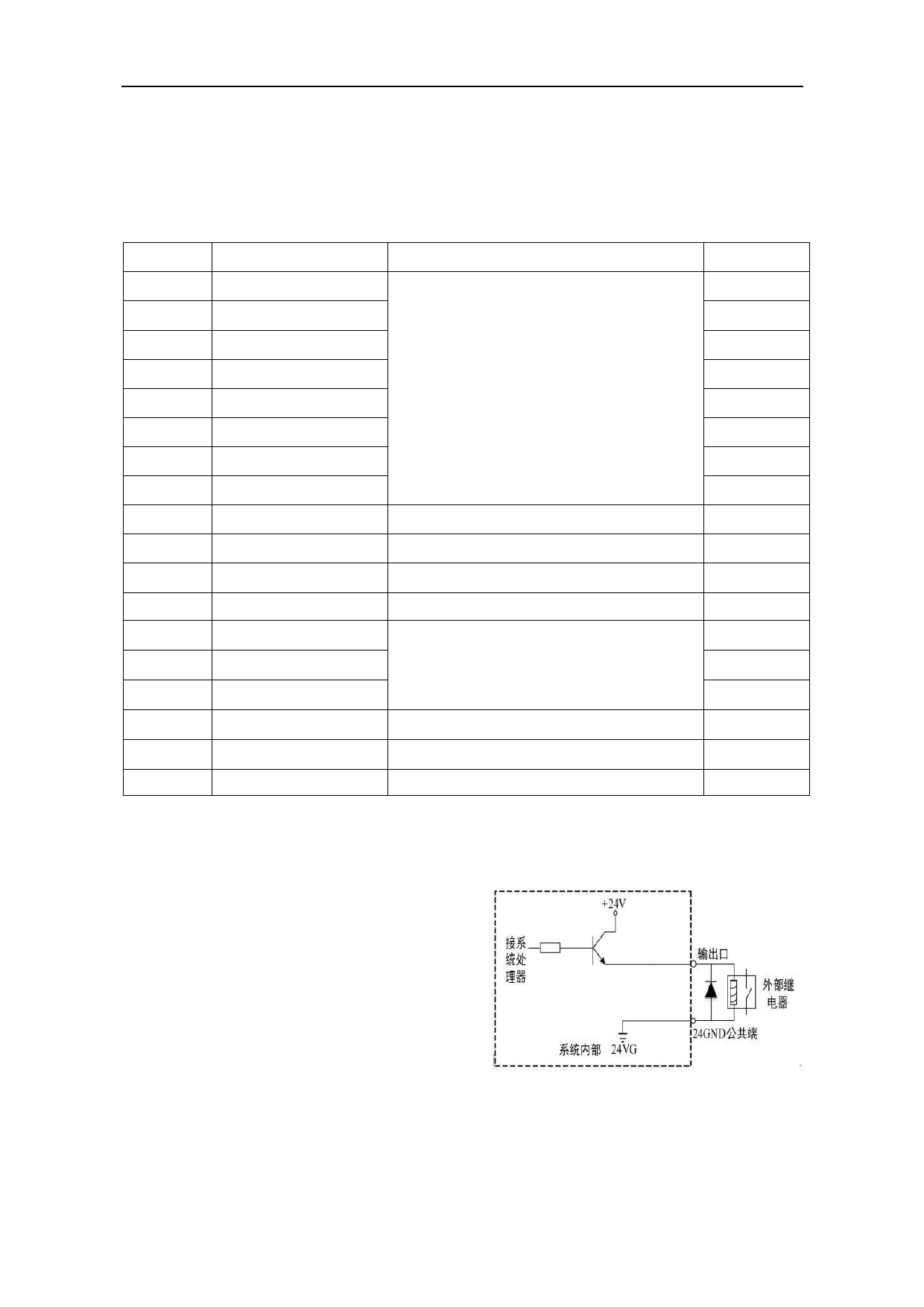

表 14.2 输入口定义
序号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
功能
X轴正限位
X轴负限位
Y轴正限位
Y轴负限位
焦点轴正限位
焦点轴负限位
Z轴上限位
Z轴下限位
激光器报警
水冷机报警
气体报警
枪头报警
氧气报警
氮气报警
空气报警
X轴回零输入
Y轴回零输入
急停
说明
接机床的限位
接激光器的报警输出口输入
接水冷机的报警输出口
接气体报警输出口
系统急停信号
备注
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
低有效
14.3 输出接口
输出口为24V高电平输出；可直接驱动继电
器等24V直流设备。
输出承受最大负载电流300mA。
输出信号管脚定义可以修改。
共 16 路输出端口。
输出信号默认定义如表 14.3。
14.4 输出接口电路原理图
