③ 显示显示切割文件名。
④ 显示切割运行的状态。可以是运行、手动、暂停、停止等状态。
⑤ 显示穿孔信息：穿孔号、行号、钻孔号等。
⑥ 显示当前加工工件的切割轨迹，工件实际轮廓与加了割缝值的轮廓同时显示。（绿色线
为切 割工件的实际轮廓，蓝色线为加了割缝之后的切割轨迹，切割时，割枪中心将沿着蓝色
线进 行切割。）切割运行的状态。可以是运行、手动、暂停、停止等状态。
⑦ 自定义观察窗区域。显示一些常用项目的数值，显示实时数据，方便查看运行数据，
可以配置G代码显示、图形尺寸信息、工件坐标以及机械坐标信息、实时速度等。
⑧ 功能菜单栏，显示【F1】……【F8】功能键名称。在不同操作界面下显示不同的功能
名称。
⑨ 观察窗区域。显示 IO 状态。信号灯为绿色“●”灯，表示该信号有效或发生；红色
“●”
灯，表示该信号无效或未发生。比如，当按一下【跟随】按键，屏幕上跟随指示灯变绿色，
对调高器发出跟随指令，再次按下【跟随】键，指示灯变红色，中止跟随动作。
⑩ 参数显示区域。操作项目前面有快捷键提示。显示一些常用的参数，按快捷键可以快
速修改 参数。
⑪ 加工区操作按钮，可以进行手动移车、割枪升降、焦点轴升降、前进后退以及开始、
暂停、停止、空走、回零、走边框等操作。
=

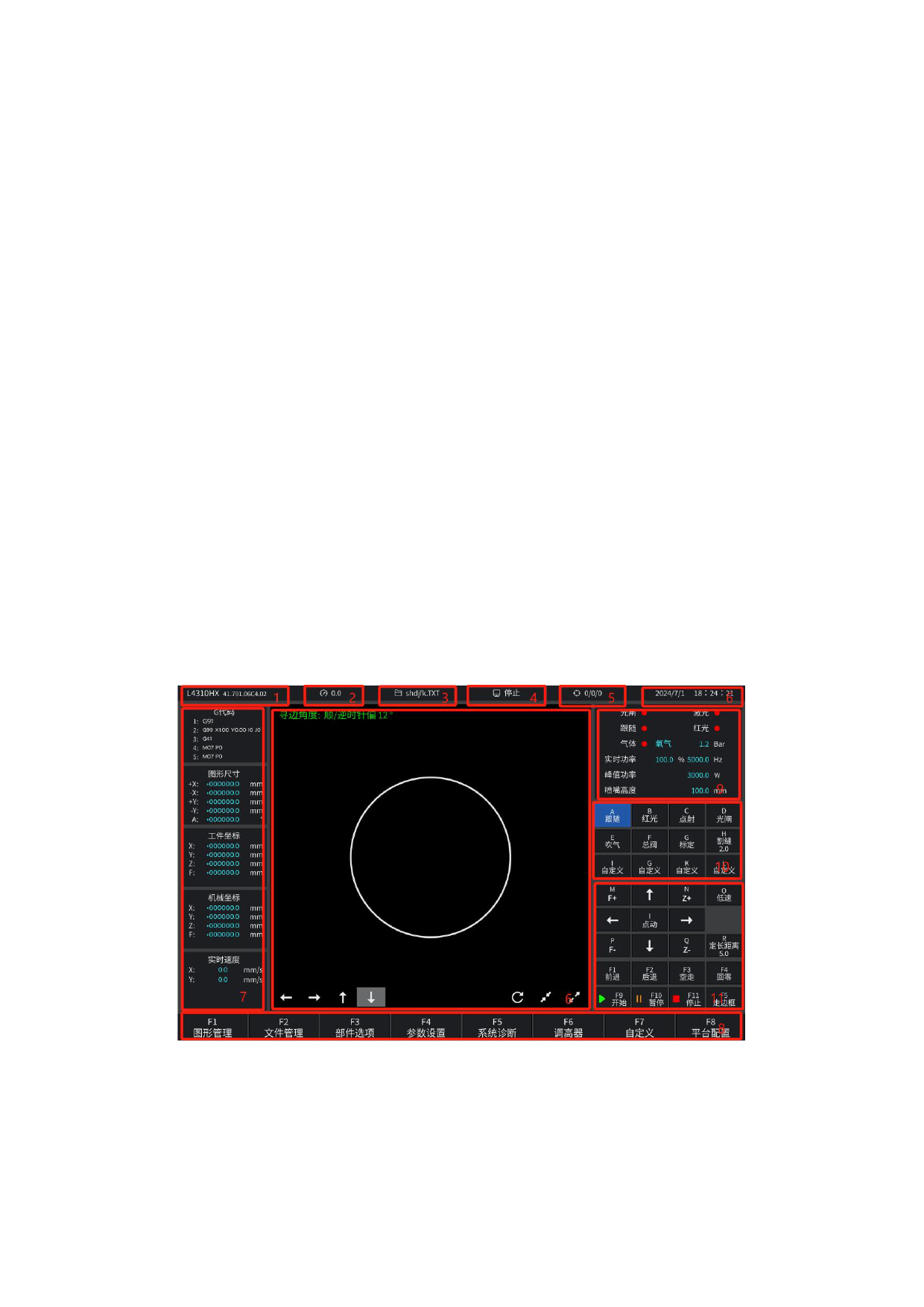

图 2.5
系统主界面
2.4 主界面功能索引
