11.3 轴配置

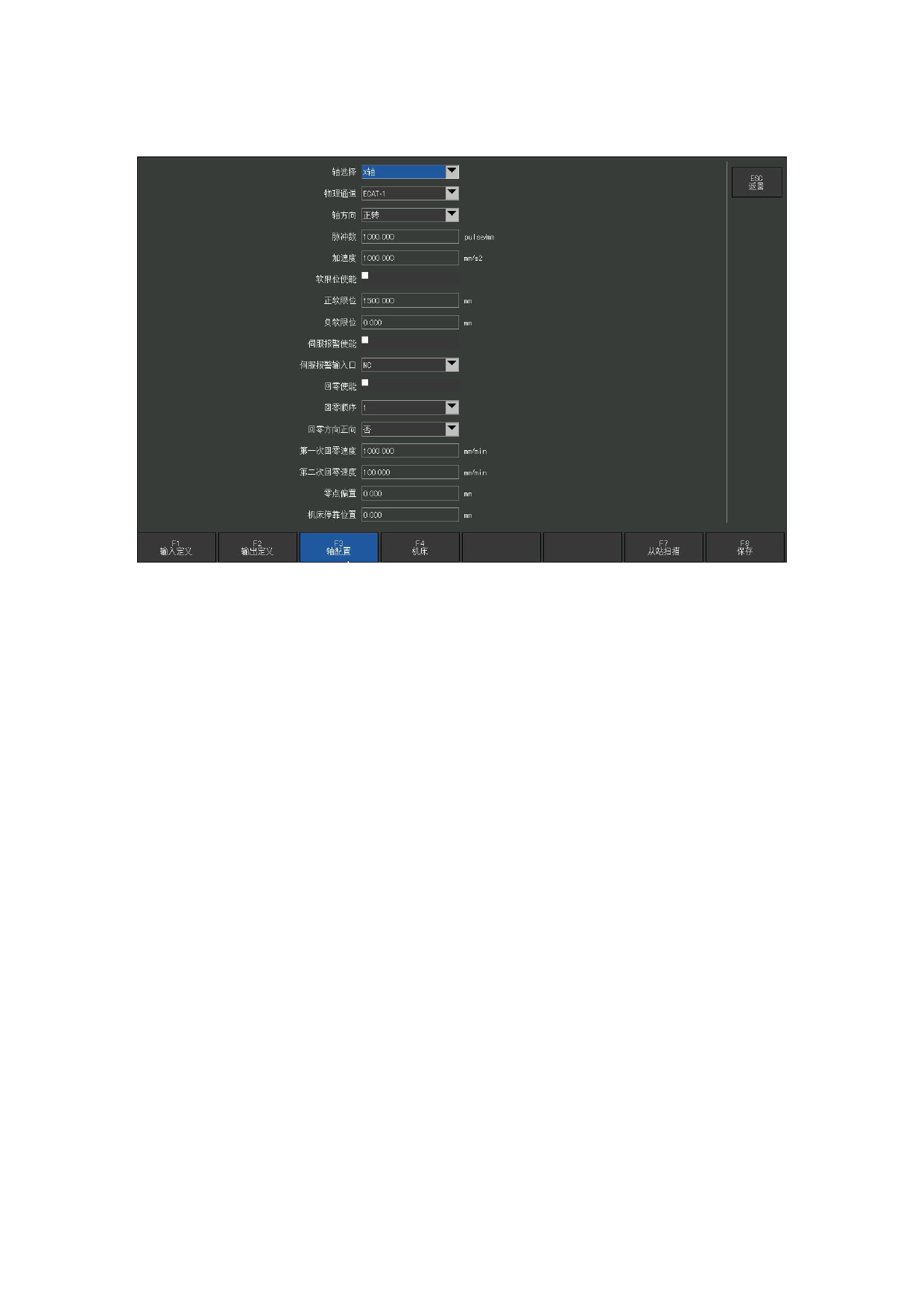

图 11.3 轴配置
对各个轴进行参数配置，确保各个轴可以正常运动。
轴选择：可选择轴X、轴 Y 、焦点轴。
物理通道：选择点轴轴口，可以自定义配置各个轴的轴号。
轴方向：起调试作用。在加工页面，点 X+时，页面的枪头会往 X 轴正方向移
动，实际机床上枪头会往 X 轴负方向移动，这种现象说明电机反向了，勾选轴方向反
转之后，在加工页面，点 X+时，页面的枪头会往 X 轴正方向移动，实际机床上枪头也
会往 X 轴正方向移动。
脉冲数：机床沿 X 轴或者 Y 轴移动 1mm 需要发送的脉冲数。
加速度：机床运动时的加速度。
软限位使能：启用系统软限位功能。
正负软限位参数：设定各个轴的正负软限位最大最小值。
伺服报警使能：接收并响应伺服接口里面的 14 号引脚的伺服报警信号，否则
不响应该信号。
伺服报警输入口：设置伺服报警输入信号的常开常闭类型。
回零使能：如果选中该项，则当前轴会进行回零，否则回零操作时，当前
轴不会回零。
回零顺序：当前选定轴的回零顺序。比如设为 1，表示回零时，当前选定轴
将第 1个回零，之后才是其他轴回零。
