第十四章 接口说明
本系统背部接口图，如图 11.1 所示，
CN1为3芯绿色端子为 DC 24V 供电端口
CN2、CN3为输入端口
CN4、CN5为输出端口
CN6为八芯模拟量输入输出端口
CN7为两芯 PWM 输出端口
A1、A2、A3和 A4 为电机接口，标准 DB15公头
CN8为 RS232串口接口
CN9为调高器高频线接口
系统包含Ethernet、Ether CAT两个网口
前置/后置两个USB接口

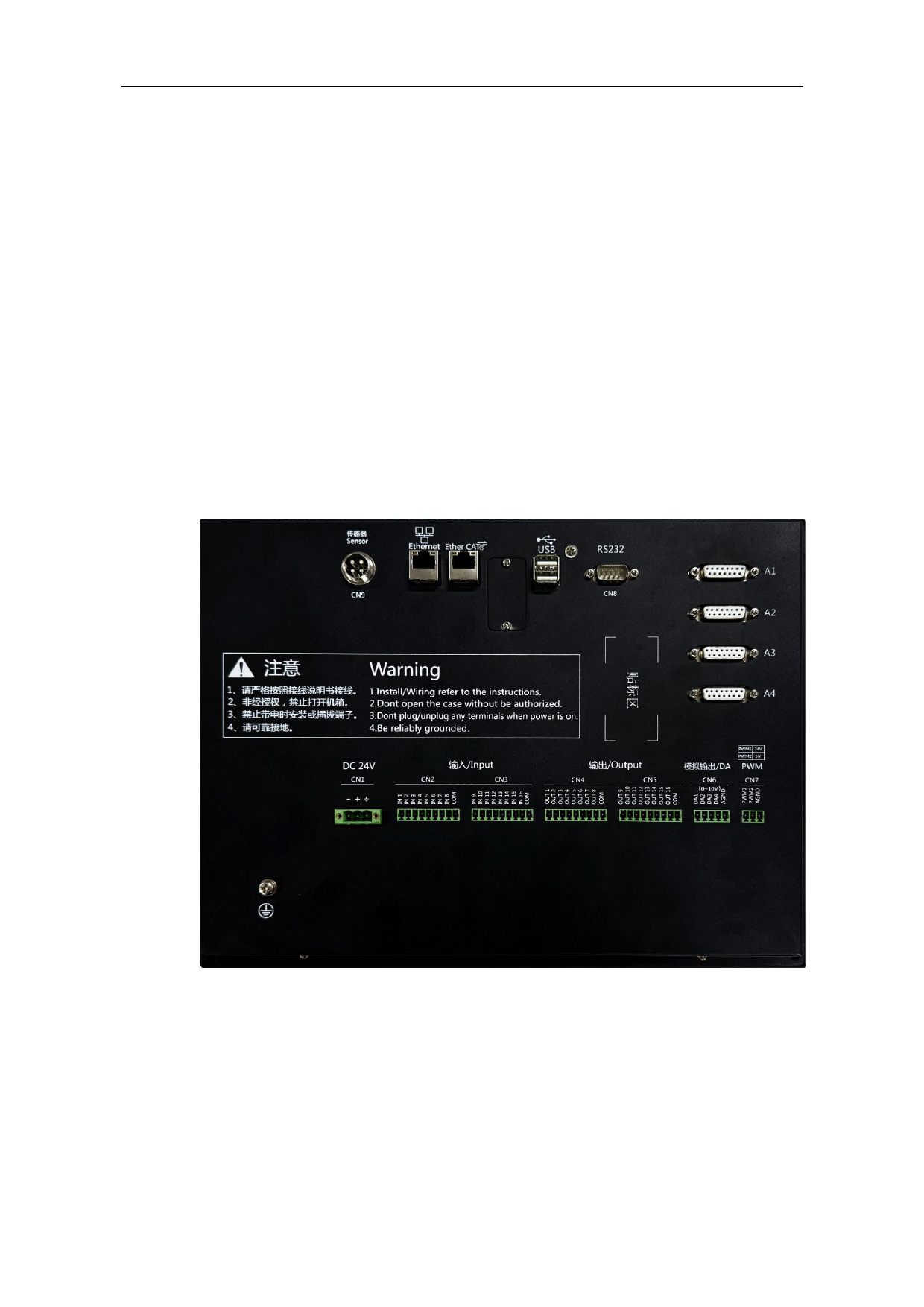

图 14.1
背部接口图
24V 和 0V 分别接直流 24V 开关电源的正、负极；FG 需与大地可靠连接，地线
要求尽可能短且粗。
所有接线端子仅可插拔，接线可不用拔下端子。
122
    "
