14.1 电源接口说明
电源输入接口 DC_24V ，电源要求直流 24V ，3A 。如表 14.1 所示。
表 14.1 电源接口说明
电源接口引脚
1
2
3
信号名称
大地
24V 正
24V 负
备注
接地桩
直流24V 电源正
直流24V 电源地

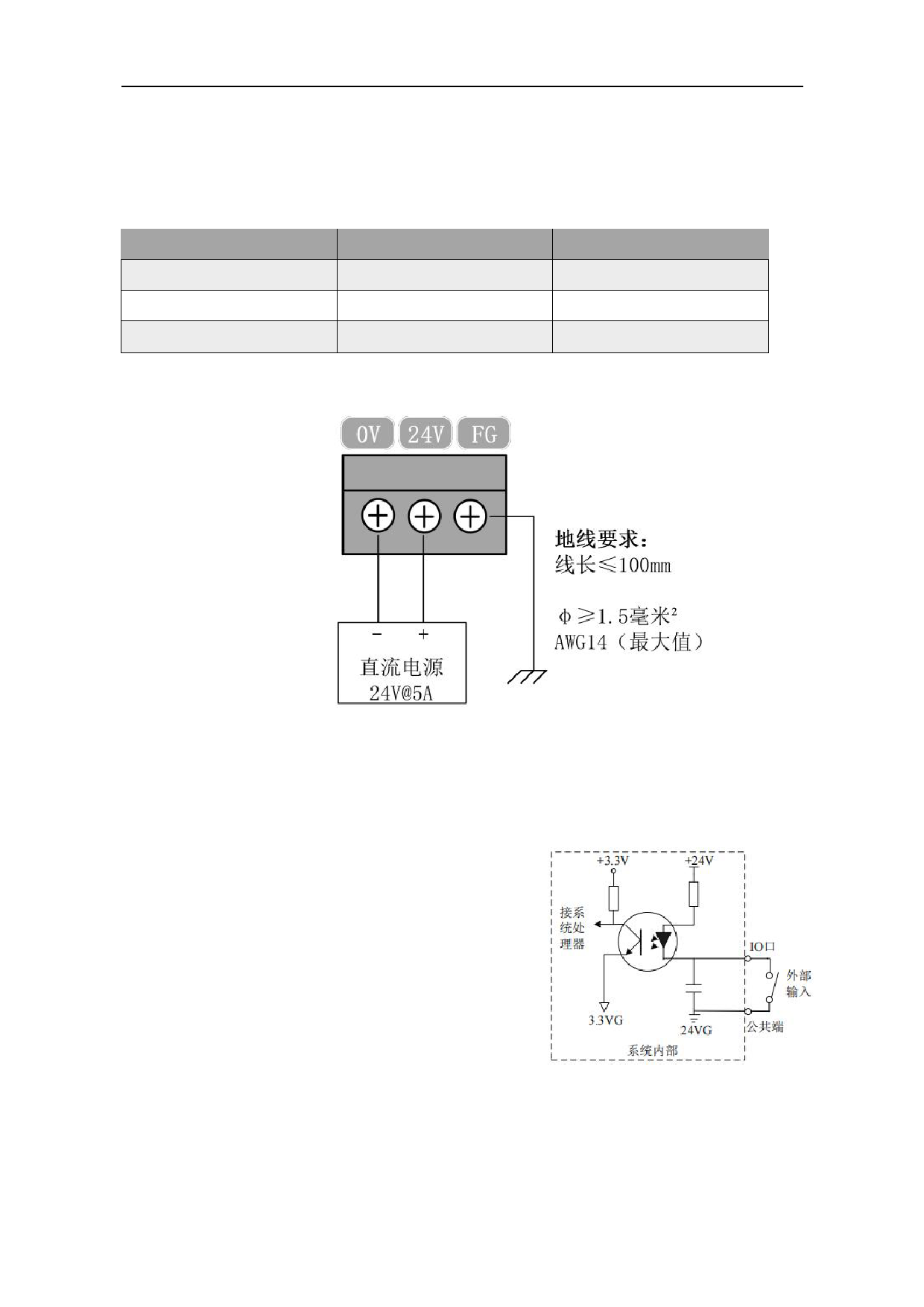

图14.2 电源接线图
14.2 输入接口
输入口为光电隔离输入，低有效。输入信号可以
是机械接触式开关，或者光电开关，支持常开常闭
输入。外部开关的公共端是24VGND ，另外一端
接对应的输入口。输入口内部电路原理图如图
14.3所示。
共 16 路输入端口。
输入信号管脚定义可以修改。
输入信号默认定义如表 14.2。
图14.3
输入接口电路原理图
122
    "
