2.1 系统操作面板说
第二章 系统开机

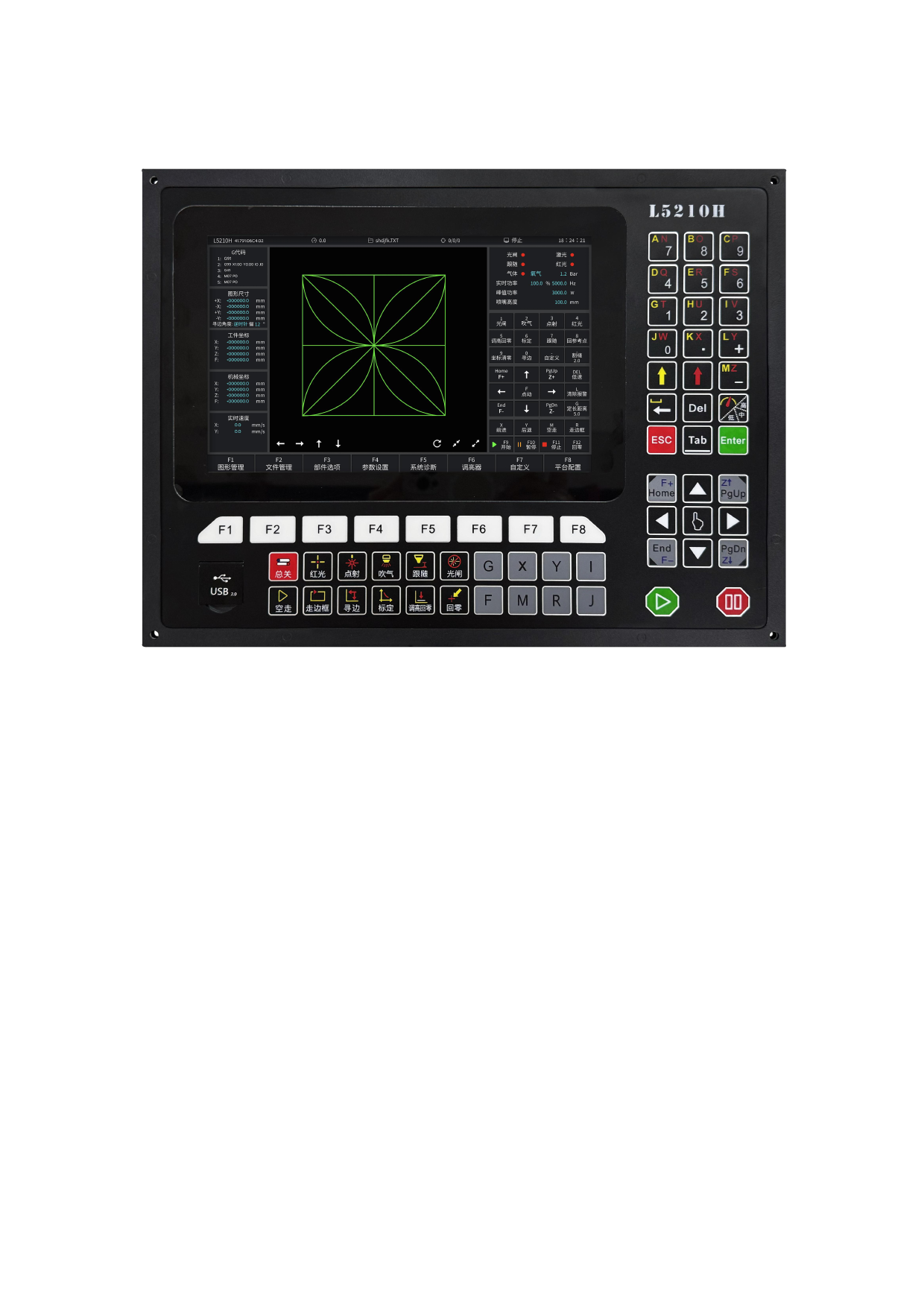

图 2.1 L5210H 操作界面
按键说明：
【F1】-【F8】：功能键，在不同界面下，有相应功能提示。
【自定义】：备用键。
【跟随】：开启/关闭切割头的跟随按钮。
【红光】：红光控制输出口，控制红光的开启/关闭。
【点射】：激光束的同心度，检测激光束是否从割嘴孔径的中心射出。场景主要用于激光同
轴调校和激光切割头出光测试。
【光闸】：光闸使能开关，只有在激光高压开启后才能激活光闸使能。该按钮与激光红光互
斥，激活光闸后红光打开，关闭光闸后红光打开。
【标定】：通过手动移动轴功能区移动切割头到标定区域，选择快速标定在弹窗中单击确定按
钮开始标定，建立电压跟高度的曲线关系。
【回零】：控制切割头返回到工件零点，用于切割动作测试时，切割头快速回到原切割零位。
【走边框】:激光器激活红光状态，单击“走边框”功能，观察切割头走边框的红光范围，
确认加工程序的加工区域是否安全。若红光超出板材外，则意味着加工板材区域
不够切割，需要点动轴重新定位工件零点。
