端子配线
Inverter
PLC
STF
STR
PC
DC
DC
24V
SD 24V
I

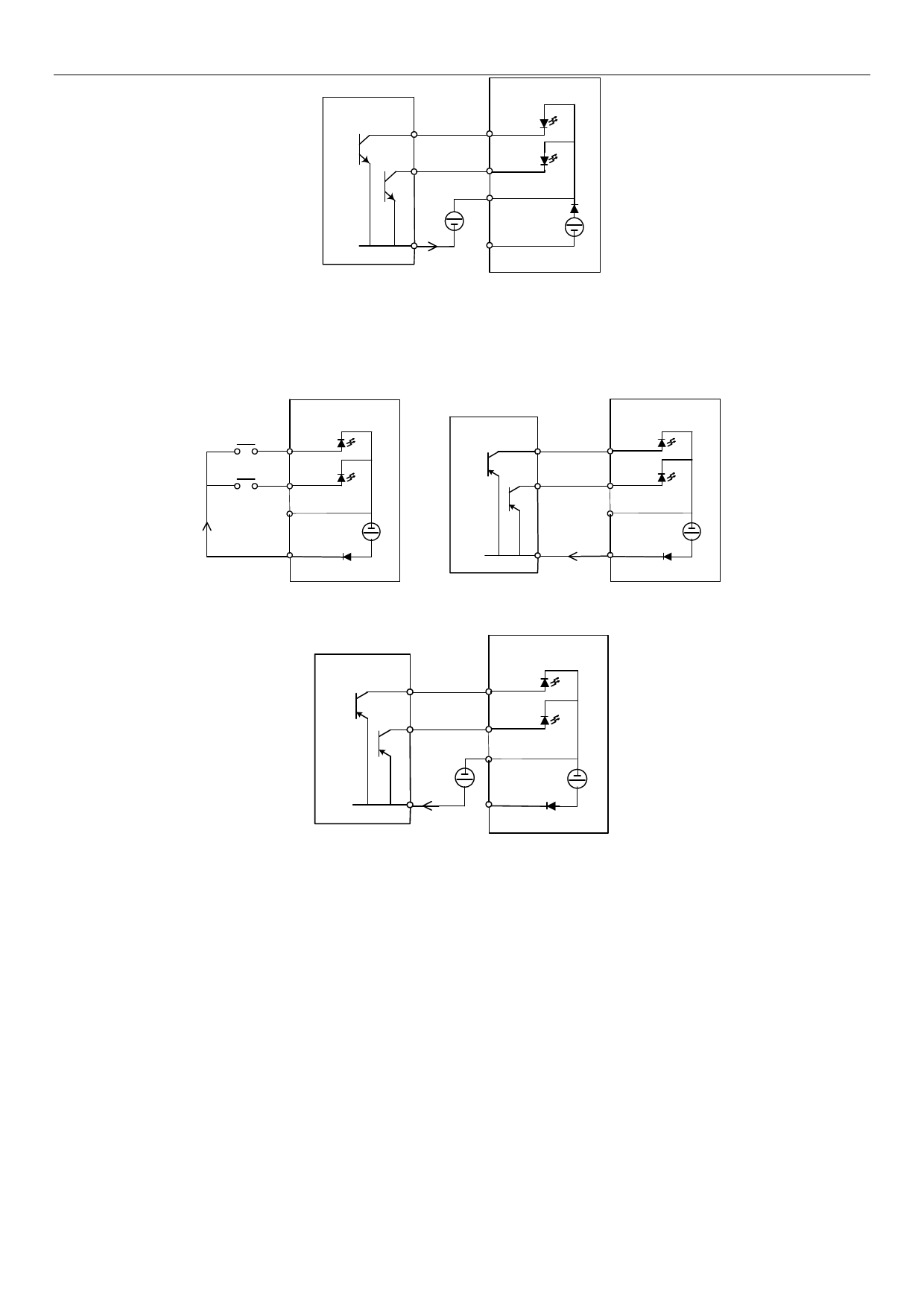

Sink Input:多功能控制端子与开
集电极的PLC及外部电源相连接
选择 Source 方式时，当多功能数字输入端子与 PC 短接或与外部 PLC 相连接，则相应功能有效。在这种方式中，多功
能数字输入端子接通时，电流是流入相应的端子。端子 PC 是触点输入信号的公共端。当输出晶体管是由外部电源供电
时，请用 SD 端子作为公共端，以防止漏电流产生的误动作。
Inverter
PLC
STF
Inverter
STF
STR
SD
I
DC
PC 24V
STR
SD
DC
I
PC 24V
Source Input:多功能控制
端子直接与PC相连接
PLC
Source Input:多功能控制端子
与开发射极的PLC直接相连
Inverter
STF
DC
24 V
I
STR
SD
DC
PC 24V
Source Input:多功能控制端子与
开发射极的PLC及外部电源相连
