运转

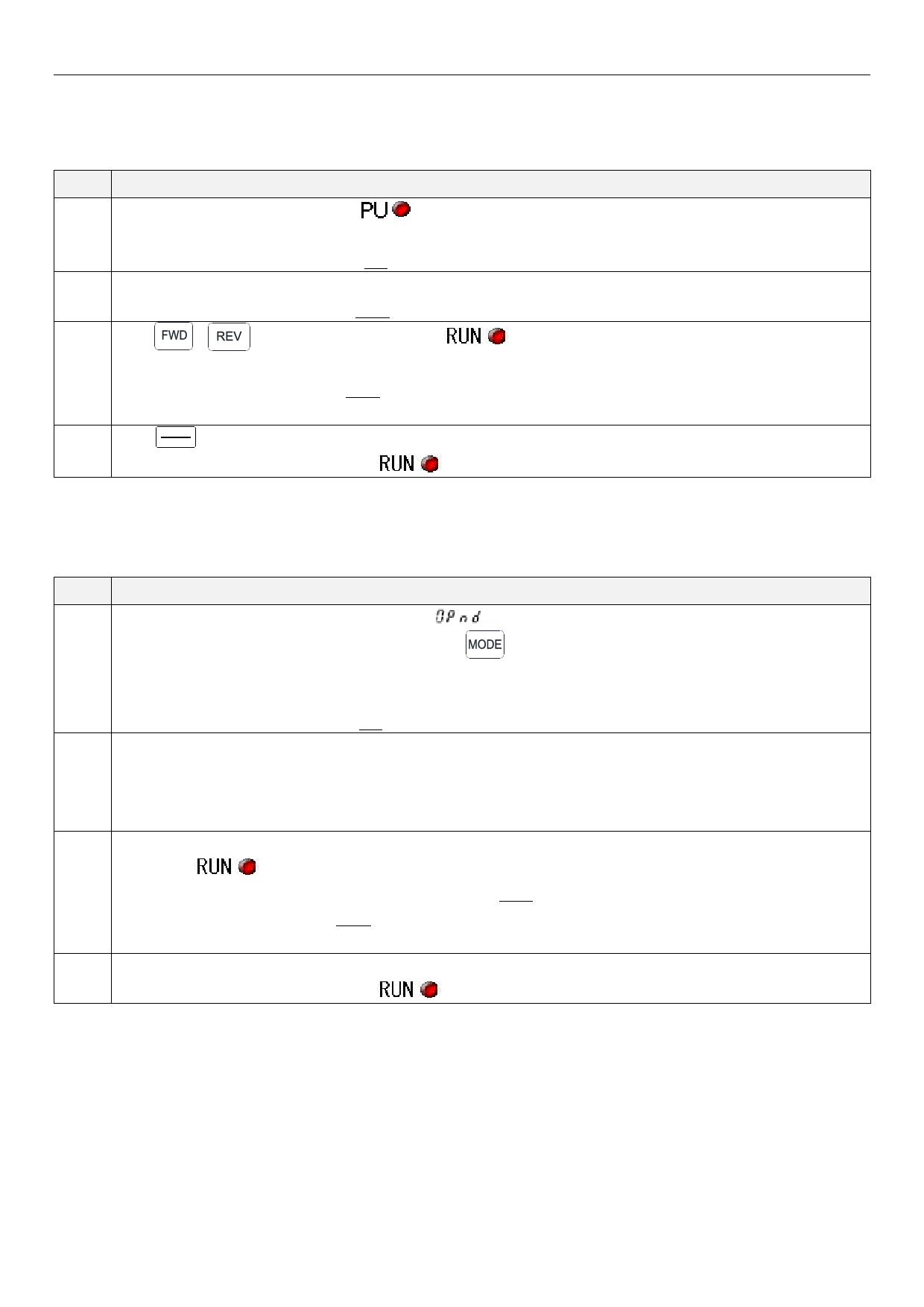

4.3 各模式下的基本操作程序
4.3.1 PU 模式下，基本操作程序（00-16(P.79)＝0 或 1）
步骤
描述
• 切换操作模式至 PU 模式，此时指示灯
会亮起。
1 注：1. 00-16( P.79)=0 时，电源启动或变频器重置后，变频器会先处于外部模式。
2. 操作模式的选择与切换，请参考 4.2 节的内容。
• 进入频率设定模式，并且将目标频率写入内存中。
2
注：频率设定模式的操作流程，请参考 4.2.4 节的内容。
• 按下
或
后，电机开始运转。此时指示灯
会闪烁，指示电机正在运转。且操作键盘会自动进入「监视
3
模式」，显示当前稳定输出频率。
注：1. 监视模式的操作流程，请参考 4.2.3 节的内容。
2. 电机运转中，亦可进入频率设定模式，更改内存中的目标频率，以改变电机转速。
• 按下
STOP
RESET
后，电机减速，直至停止。
4
• 变频器必须等到电压停止输出后，指示灯
才会熄灭。
4.3.2 外部模式下，基本操作程序（00-16(P.79)＝0 或 2）
步骤
描述
• 切换操作模式至外部模式，操作键盘显示屏会显示
。
注：1. 00-16( P.79)=0 时，电源启动或变频器重置后，按
键切换到工作模式之「操作模式」下，变频器会先处于外部
1
模式，然后用操作键盘的旋钮可切换到 PU 模式下；
2. 00-16( P.79)=2 时，变频器永远处于外部模式；
3. 操作模式的选择与切换，请参考 4.2 节的内容。
• 目标频率由外部端子设定(默认优先级由高到低)：
• 若选择程序运行模式，请参考 5.4.1 数字输入功能选择和 5.5.2 程序运行模式。
2
• 若目标频率由多段速档位设定，请参考第 5 章 04-00(P.4)。
• 若目标频率由 3-5 端子输入信号设定，请参考第 5 章 02-21(P.39)。
• STF 「turn on」或 STR 「turn on」，则电机启动运转。
• 此时指示灯
会闪烁，指示电机正在运转。
3 注：1. 启动端子 STF 及 STR 的设定，请参考 5.1.8 节 00-15(P.78)及 5.4.1 数字输入功能选择。
2. 监视模式的操作流程，请参 4.2.3 节的内容。
3. 当选择程序运行模式时，STF 及 STR 分别为启动信号和暂停信号，而非正反转端子。
• STF 「turn off」或 STR 「turn off」后，电机减速，直到停止。
4
• 变频器必须等到电压停止输出后，指示灯
才会熄灭。
基本操作 41
