模拟输入输出参数组 02
3-5 端子的一些运用示例

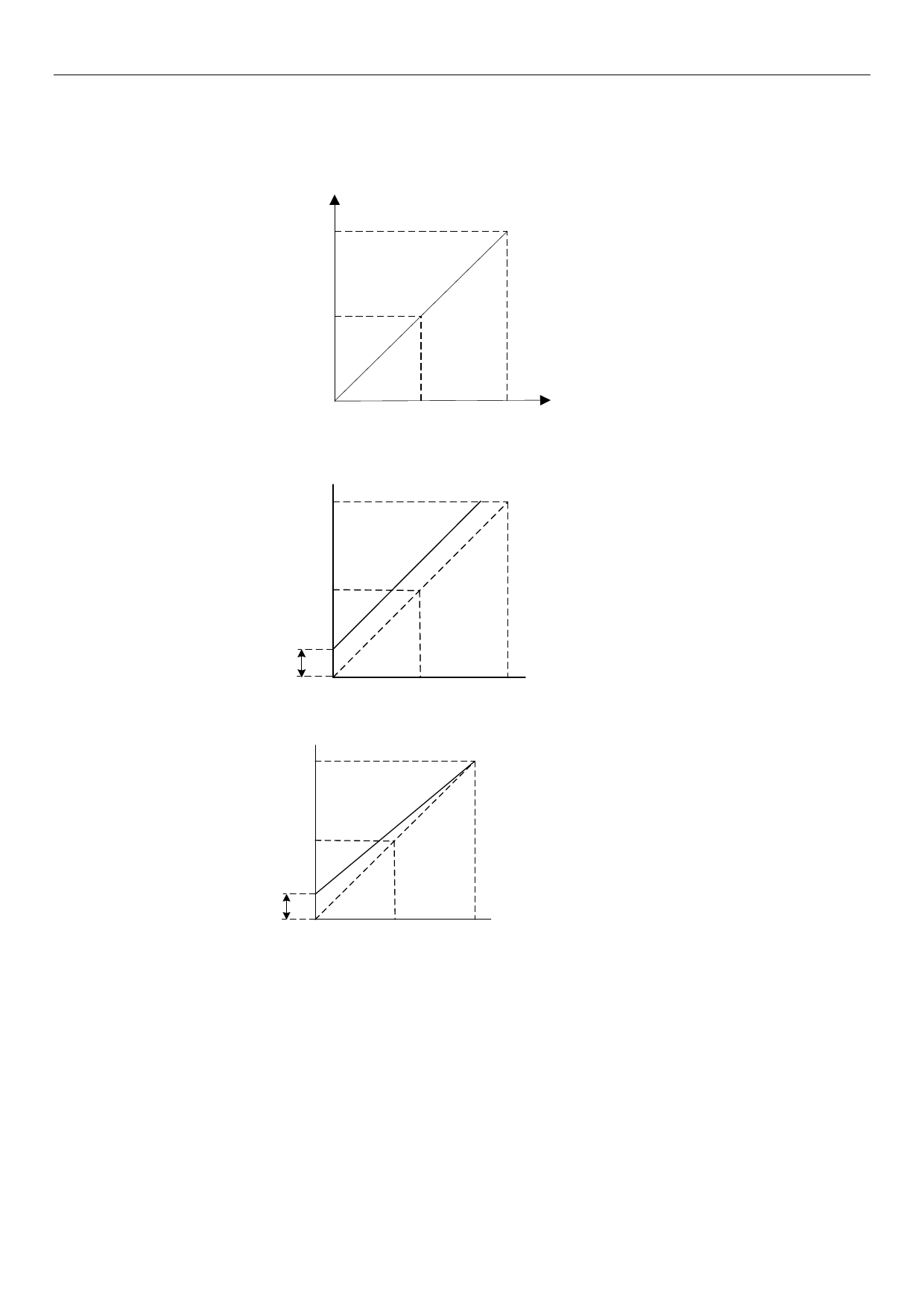

例 1：此例为业界最常使用的调整方法，当变频器处于“外部模式”或“混合模式 2”或“混合模式 4”下，且由 2-5 端子给
定频率。
最高操作频率
60Hz
30Hz
参数设定：
P.39 = 60Hz 最高操作频率
P.17 = 1 电压信号选择
P.141 = 0
0Hz
0V
5V
10V
例 2：此范例为业界用来操作交流电机驱动时，希望设定的电位器在旋转至最左处时为 10Hz 也就是当启动时交流电
机驱动器最低必需输出 10Hz,其他的频率再由业界自行调整。
最高操作频率
60Hz
30Hz
10Hz
偏压
调整 0Hz
0V
5V
参数设定:
P.17 = 1 电压信号选择
P.39 = 60Hz 最高操作频率
P.141 = 0
P.198=0V, P.199=8.33V 3-5端子
最小/最大正电压
P.196=16.7%, P.197=100% 3-5端
子最小/最大正电压设定百分比
P.196 = 10Hz / 60Hz * 100
P.199= 10V *(100.0–P.196)/100
10V
例 3：此范例也是业界经常使用的例子。电位器的设定可全领域充分利用，提高灵活性。
最高操作频率
60Hz
30Hz
10Hz
偏压
调整 0Hz
0V
5V
参数设定:
P.39 = 60Hz 最高操作频率
P.17 = 1 电压信号选择
P.141 = 0
P.198=0V, P.199=10V 3-5端子
最小/最大正电压
P.196=16.7%, P.197=100% 3-5
端子最小/最大正电压设定
P.196 = 10Hz / 60Hz * 100
10V
例 4：此范例是使用 0~5V 设定频率的例子。
参数说明 83
