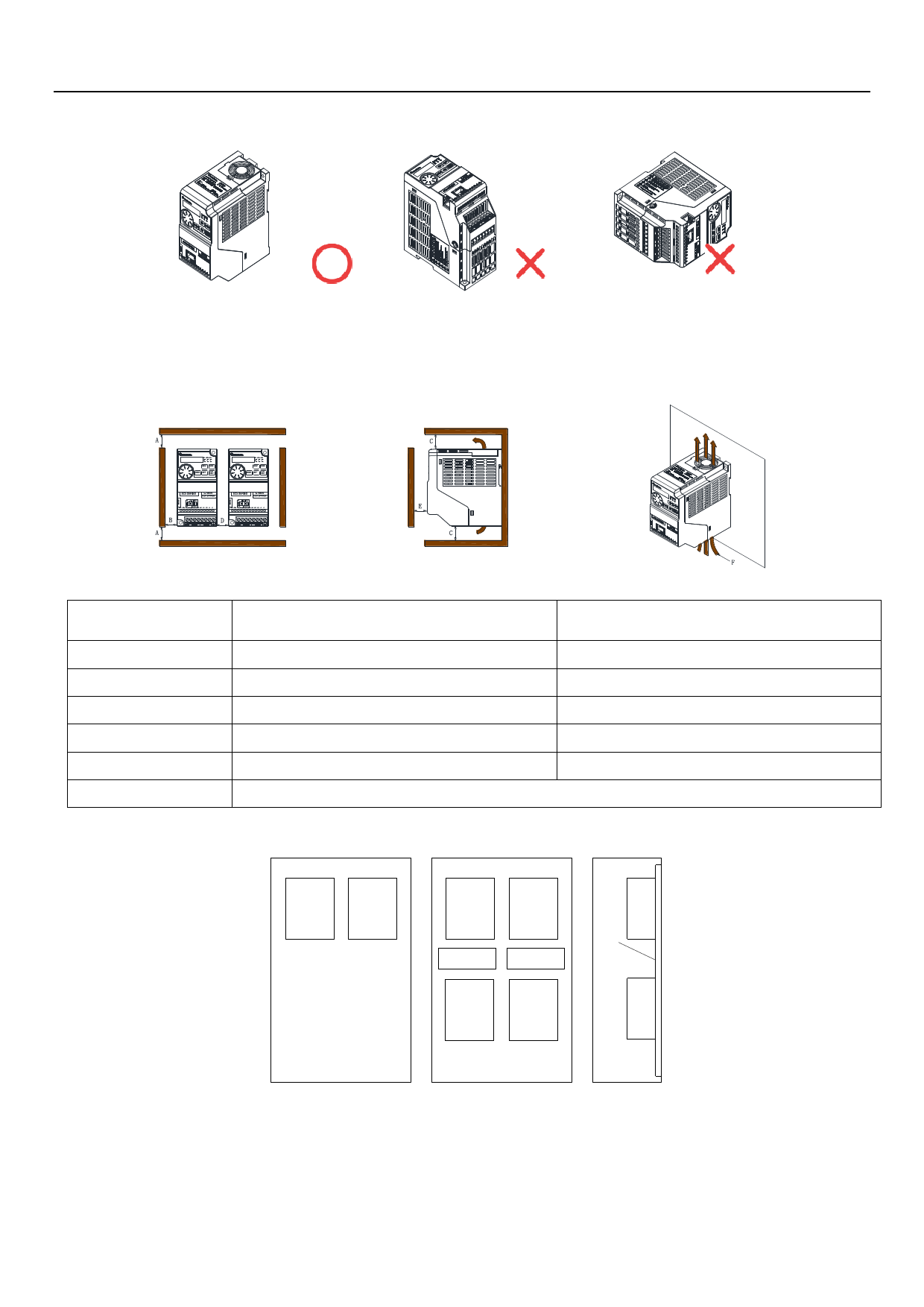

为不使变频器的散热效果降低，请务必进行纵向安装：
安装与配线
(a)纵向安装
(b)水平安装
(c)横向安装
为了确保变频器冷却所需的通气空间及接线空间，请务必遵守下图中所示的安装条件：
单机或并列安装时：
尺寸
A
B
C
D
E
F
多台安装时：
框架 A
50
50
100
50
50
通风方向
单位：mm
框架 B
50
50
100
50
50
变频器
变频器
控制柜
(a)横向排列
变频器
变频器
导板
导板
变频器
变频器
导板
控制柜
(b)纵向排列
