模拟输入输出参数组 02
最高操作频率
60Hz
反斜率
0Hz
0V
参数设定：
P.39 = 60.00Hz 最高操作频率
P.17 = 1 电压信号选择
P.141 = 0
P.198=0V, P.199=10V 3-5端
子最小/最大正电压
P.196=100%, P.197=0% 3-5
端子最小/最大正电压设定
10V

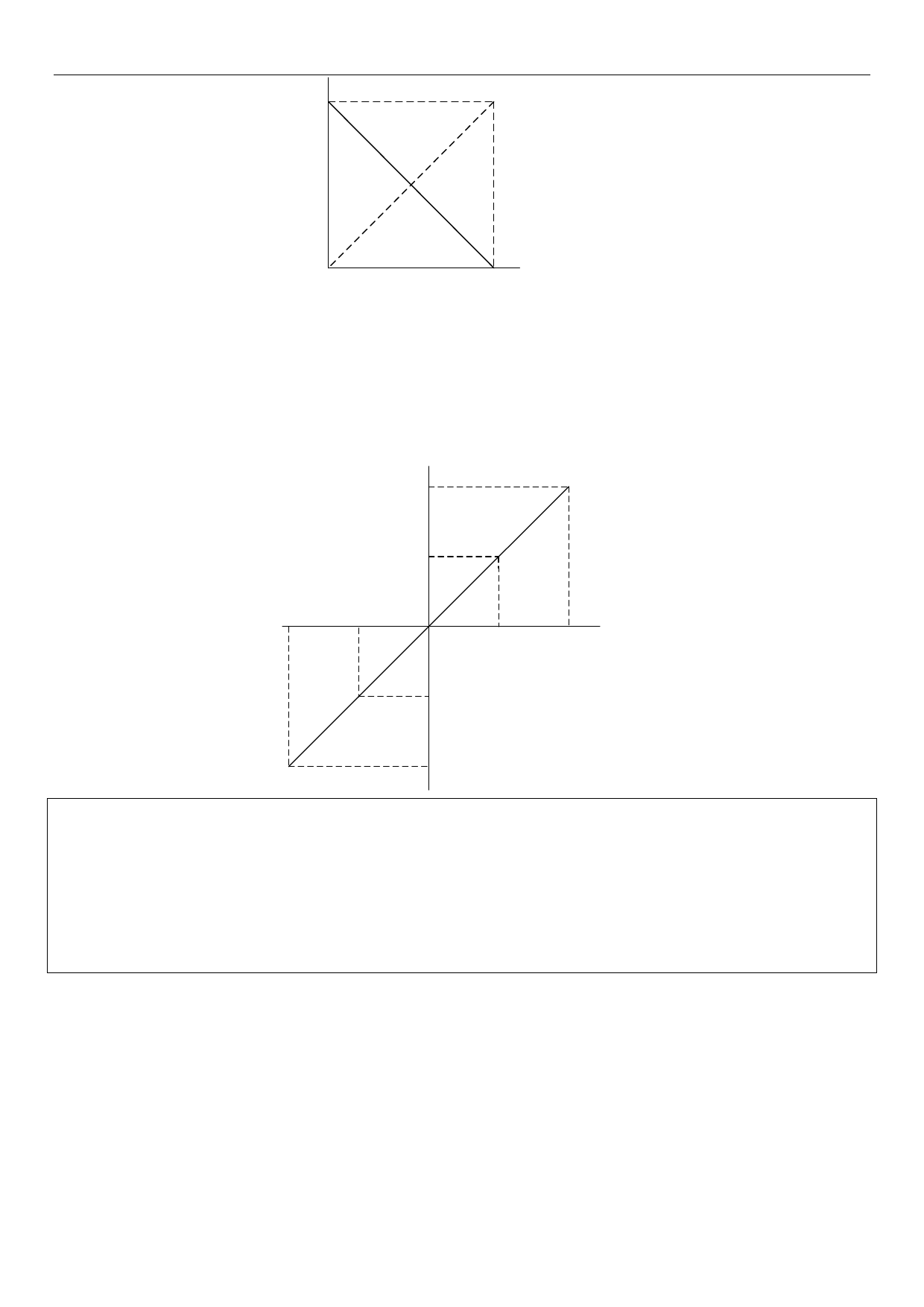

例 8：此范例是所有电位器应用的集大成，加上正转与反转区的应用可以很容易的与系统结合做各种复杂的应用。
最高操作频率
60Hz
正转区
30Hz
0V
0Hz
5V
10V
反转区
30Hz
60Hz
参数设定：
P.39 = 60.00Hz 最高操作频率
P.17 = 1 电压信号选择
P.141 = 1
P.198=0V, P.199=10V 2-5端子最小/
最大正电压
P.196=100%, P.197=100% 2-5端子最
小/最大正电压设定
注：1. 在「外部模式」或「混合模式 2」或「混合模式 4」时，若 AU 「on」且 02-01 = 1，则变频器的目标频率，由 3-5 端子信号
决定。
2. 在「外部模式」或「混合模式 2」或「混合模式 4」时，AU 与 RH、RM、RL 或 REX 中的任一个同时为「on」，则变频器的
目标频率以多段速优先。
3. 本段落所提到的 RH、RM、RL、REX、AU 为「多功能数字输入端子」的功能名称。多功能数字输入端子的功能选择与功用，
请参考 03-03、03-04、03-00、03-01；相关配线，请参考 3.5 节。
4.3-5 模拟端子既可以电压给定，也可以电流给定，由 P.17 和 AVI-ACI 开关功能决定。
3-5 断线功能选择
1) 02-24 = 0 时，断线后，变频器减速到 0Hz，重新接上线后，变频器加速到当前所对应的频率。
2) 02-24 =1 时，断线后，面板显示“AErr”警报，变频器减速到 0Hz，同时多功能数字输出端子有警报输出；重新接上线后，警
报解除，变频器加速到当前所对应的频率。
3) 02-24=2 时，断线后，面板显示“AErr”异警，变频器立即停车，需要进行复位解除异警。
4) 02-24 = 3 时，断线后，面板显示“AErr”警报，变频器以断线前的频率命令持续运转，多功能数字输出端子有警报输出，重
