端子配线
3.7.2 主回路配线及端子规格
变频器型号
端子螺
丝规格
紧固
力矩
(Kgf.cm)
推荐配线规格(mm2)
R、S、 U、V、 +/P、 接地
T
W
PR
线
推荐配线规格(AWG)
R、S、T U、V、W +/P、PR
接地线
SC3-021-0.2K
2.5 1.5
---
1.5
14
16
---
16
SC3-023-0.2K
1.5 1.5
---
1.5
16
16
---
16
SC3-043-0.4K
1.5 1.5
---
1.5
16
16
---
16
SC3-021-0.4K
2.5 2.5
---
2.5
14
14
---
14
SC3-023-0.4K
2.5 2.5
---
2.5
14
14
---
14
SC3-043-0.75K
2.5 2.5
---
2.5
14
14
---
14
SC3-021-0.75K
2.5 2.5
---
2.5
14
14
---
14
SC3-023-0.75K
2.5 2.5
---
2.5
14
14
---
14
SC3-043-1.5K
M3
4~6
2.5 2.5
---
2.5
14
14
---
14
SC3-023-1.5K
2.5 2.5
---
2.5
14
14
---
14
SC3-021-1.5K
2.5 2.5 2.5 2.5
14
14
14
14
SC3-043-2.2K
2.5 2.5 2.5 2.5
14
14
14
14
SC3-021-2.2K
4
4
4
4
12
12
12
12
SC3-023-2.2K
4
4
4
4
12
12
12
12
SC3-043-3.7K
2.5 2.5 2.5 2.5
10
14
14
14
SC3-043-5.5K
2.5 2.5 2.5 2.5
14
14
14
14
SC3-023-3.7K
4
4
4
4
12
12
12
12
注：1. 电源输入线切勿直接接在变频器的「电机接线端子(U/T1)-(V/T2)-(W/T3)」上，否则将造成变频器的损坏。

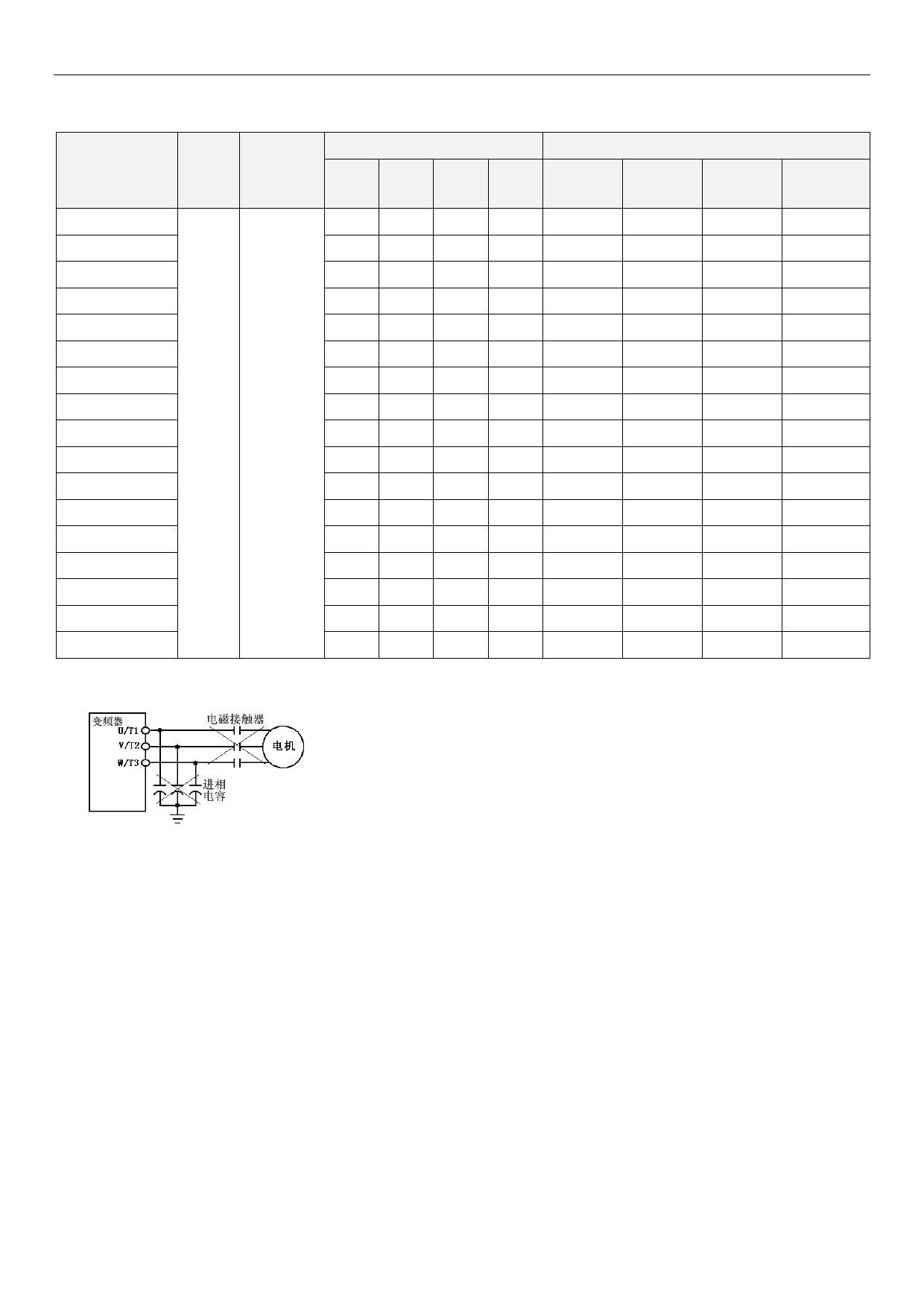

2. 请勿在变频器的输出端加装进相电容、突波吸收器及电磁接触器。
3. 勿使用电源在线的「电磁接触器」或「无熔丝开关」来启动与停止电机。
4. 变频器及电机请确实实施机壳接地，以避免人员触电。
5.无熔丝开关及电磁接触器的规格，请参考 3.6.2 节。
6. 若变频器与电机之间的距离较长时，请使用较粗的导线，务必使导线压降在 2V 以下（导线总长请勿超过 500 米）。
7. 电源侧及负载侧的接线需使用「绝缘套筒压接端子」。
8. 电源断电后，短时间内端子(+/P)-(-/N)间仍有高电压存在，10 分钟内请勿触摸端子，以免触电。
变频器介绍 28
