端子配线
3.7.1 主回路端子
描述说明
R/L1-S/L2-T/L3
U/T1-V/T2-W/T3
(+/P)-PR
主回路端子描述说明
连接到工频电源
连接到电机
连接制动电阻（B 框架内置刹车单元）
接地端子
注：A 框架无内置制动单元，无“+/P”、“PR”端子。

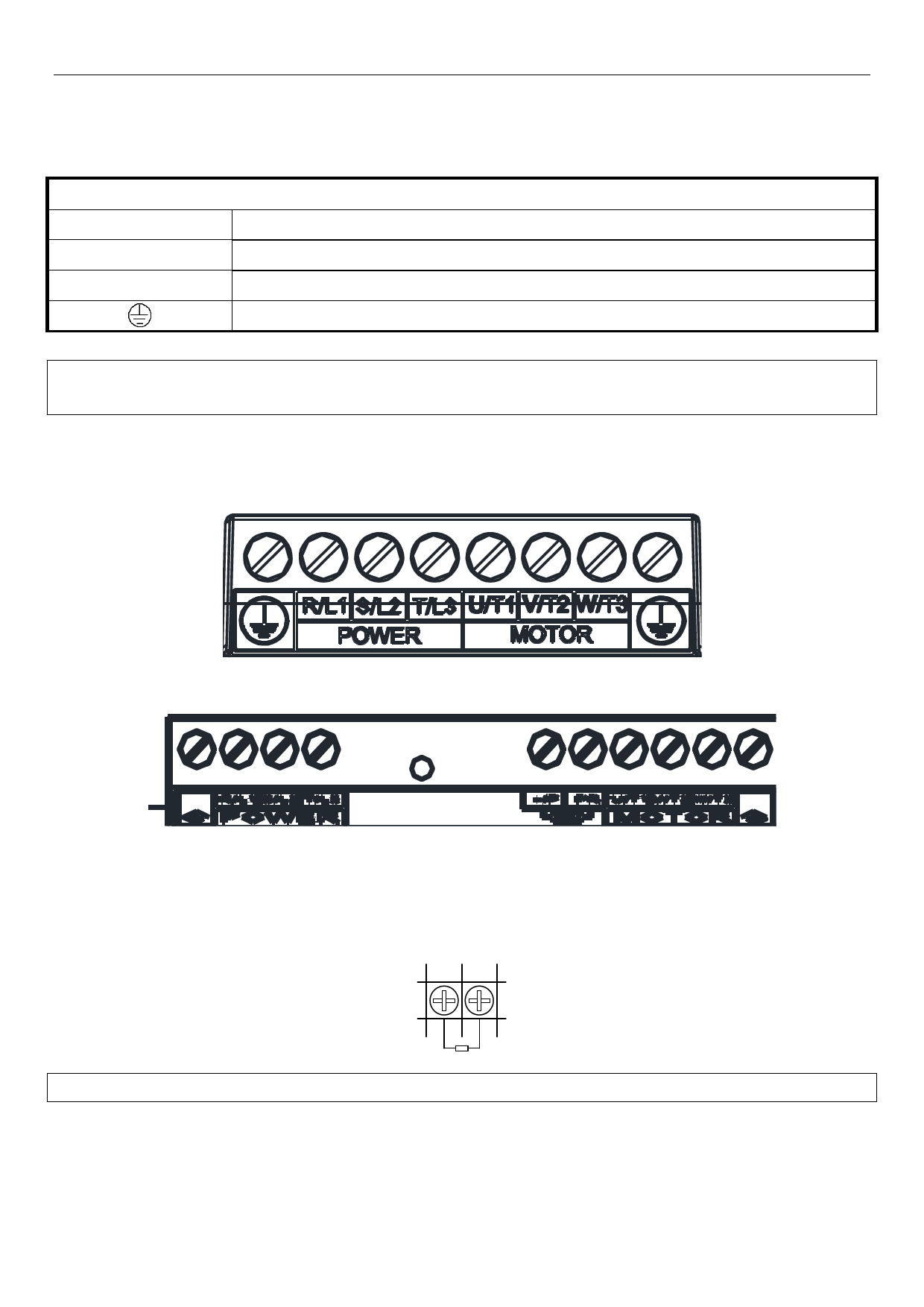

各机种主回路端子排列
框架 A
框架 B
注：示意图，端子排列顺序和标识可能随实际开发状况调整；
制动电阻连接
+/P PR
制动电阻
注：框架 A、B 对应的变频器内置制动单元可选配制动电阻。框架的说明请参考 3.3 节。
