端子配线

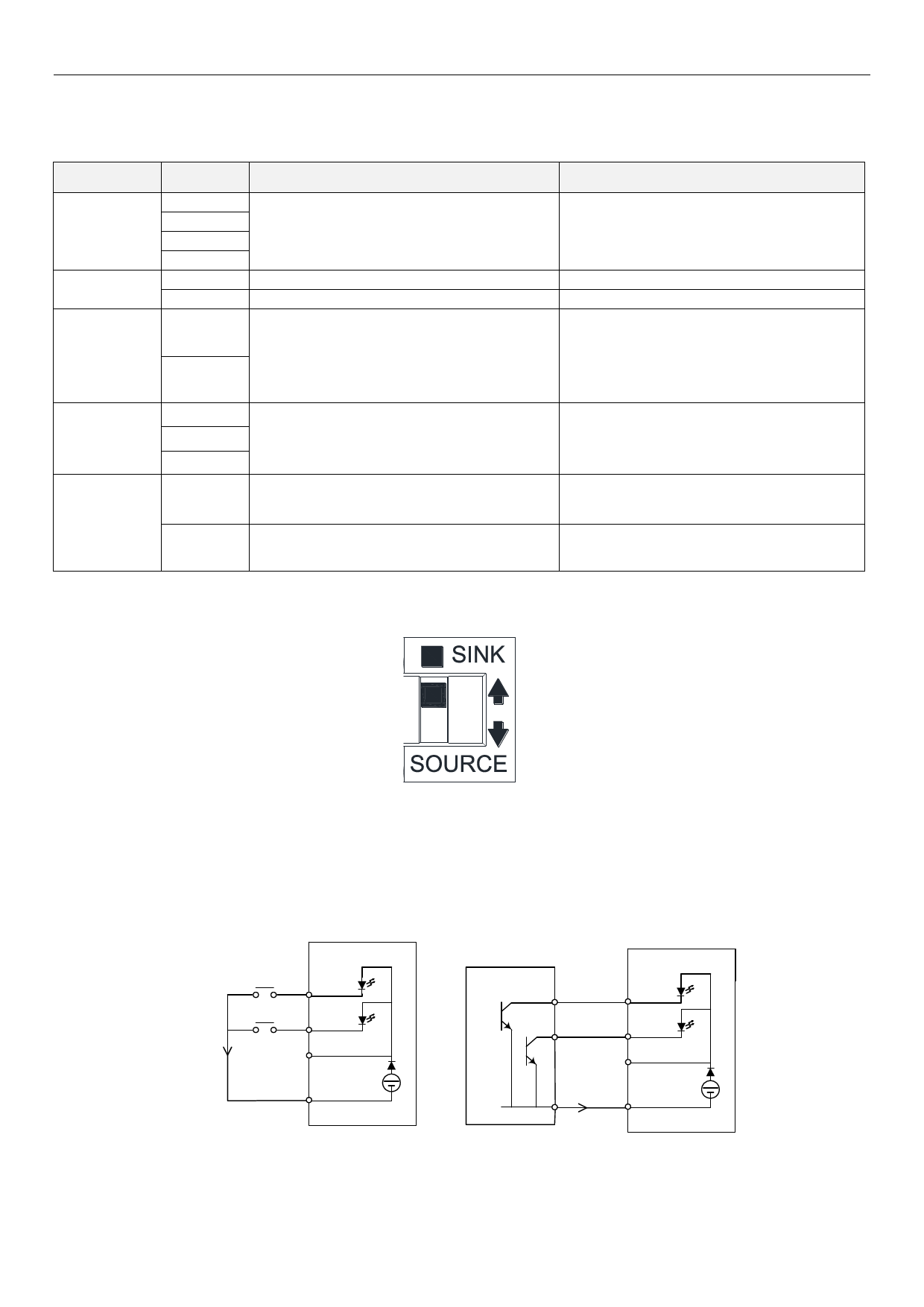

3.7.5 控制回路
控制端子名称
端子形式
数字信号输
入
模拟信号输
入
端子名称
STF
STR
M0
M1
10
3
A
继电器输出
C
通讯端口
RJ45
DA+
DB-
说 明 与 功 能 描 述
端子规格
这些端子为多功能控制端子共 4 个，可切换
SINK/SOURCE 方式。
+10.5±0.5V
0~10V/4~20mA
多功能继电器输出；
A-C 间为常开接点，C 为公端。
输入阻抗：4.7 kΩ
动作电流：5mA(24VDC 时)
电压范围：10~28VDC
最大频率：1kHz
最大电流：10mA
输入阻抗：10kΩ
最大电压：30VD 或 250VAC
最大电流：
电阻负载时 5A NO/3A NC
电感负载时 2A NO/1.2A NC
（cosΦ=0.4）
RS-485、光耦隔离
RJ45 与“DA+/DB-”不能同时使用
最高速率：115200bps
最长距离：500m
公共端子
5/SD
PC
STF、STR、M0、M1、3 端子的公共端
（SINK）。
---
STF 、 STR 、 M0 、 M1 端 子 的 公 共 端
（SOURCE）。
---
控制逻辑（SINK/SOURCE）切换
SC3 系列变频器的多功能数字输入端子可通过拨动开关选择 Sink Input 方式或 Source Input 方式，如下图所示：
不论多功能数字输入端子的形式为何，其外部配线皆可视为简单开关。当开关闭合（「on」）时，控制信号输入该端子。
当开关打开（「off」）时，控制信号切断。
选择 Sink 方式时，当多功能数字输入端子与 SD 短接，或者与外部 PLC 相连接，此时该端子功能有效。在这种方式中，
当多功能数字输入端子接通时，电流是从相应的端子流出。端子 SD 是触点输入信号的公共端。当输出晶体管是由外部
电源供电时，请用 PC 端子作为公共端，以防止漏电流产生的误动作。
Inverter
STF
PLC
Inverter
STF
STR
I
PC
DC
SD 24V
STR
PC
DC
I
SD 24V
Sink Input:多功能控
制端子直接与SD相连接
Sink Input:多功能控制端子
与开集电极的PLC直接连接
