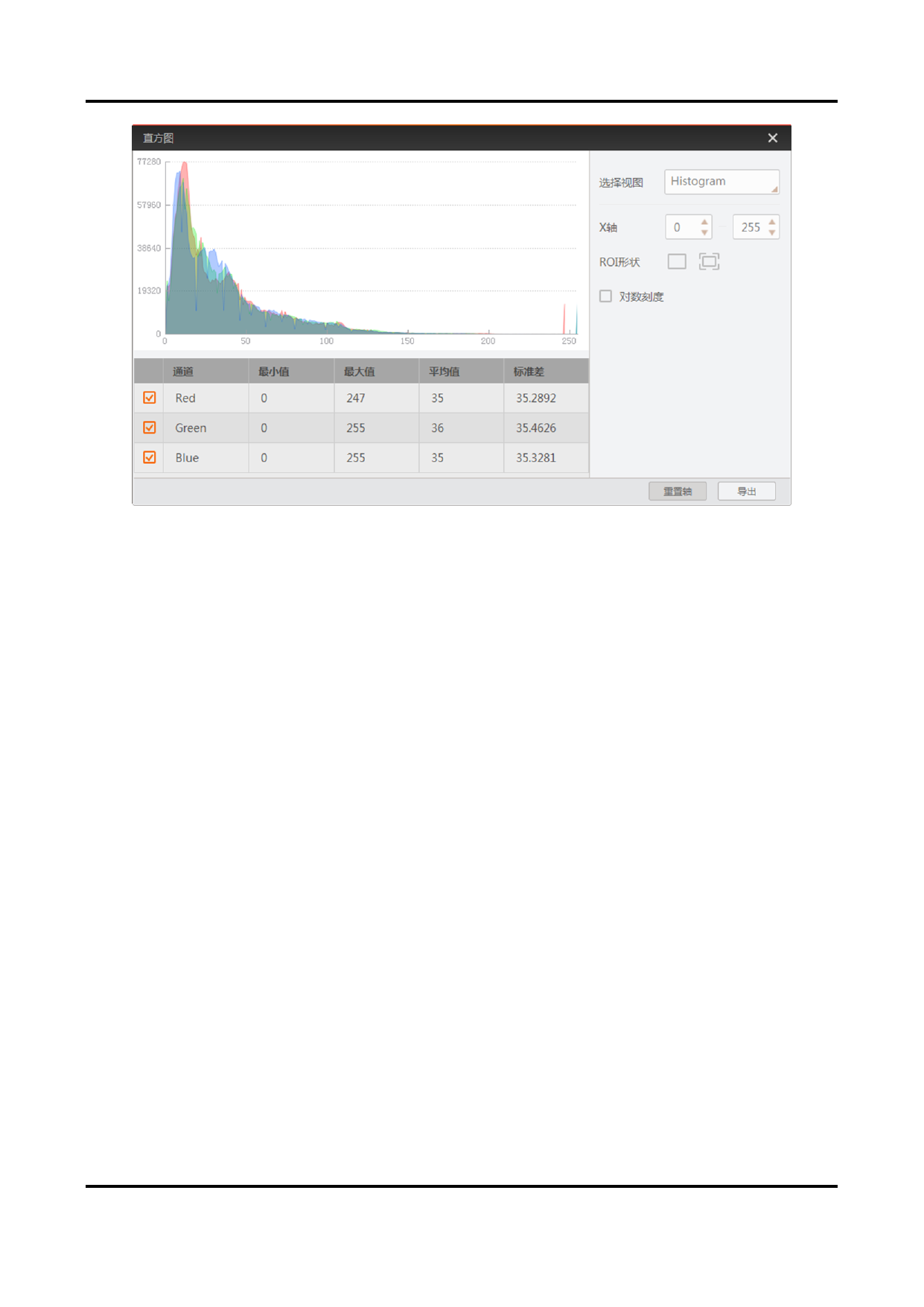

图7-19 彩色图像直方图
选择视图
择视图类型，分为Histogram、Line Profile和Column Profile三种。
Histogram
显示整副图像的灰度值或R/G/B各通道数值。坐标系的X轴表示灰度值或R/G/B通道数值，Y轴表示
像素个数。
X轴
可调整直方图横坐标的范围。
Line Profile
显示图像中鼠标选中行的灰度值或R/G/B各通道数值。坐标系的X轴表示像素的横坐标位置，Y轴
表示灰度值或R/G/B通道数值。
位置
显示图像中鼠标所处点的横纵坐标信息。
行
可调整直方图横坐标的范围，最大范围为0~图像的横向分辨率。
Column Profile
显示图像中鼠标选中列的灰度值或R/G/B各通道数值。坐标系的X轴表示像素的纵坐标位置，Y轴
表示灰度值或R/G/B通道数值。
位置
显示图像中鼠标所处点的横纵坐标信息。
列
可调整直方图横坐标的范围，最大范围为0~图像的纵向分辨率。
