金橙子 Ezcad 设计加工软件用户使用手册
使能按对象顺序飞标：指按照对象列表顺序从上到下进行加工。不勾选此项
的话是按照排版位置扫描加工的。
如图：对象列表顺序为“1-2-3”。不勾选的话，在流水线方向从左向右时，加工
顺序为“3-2-1”，勾选的话，则按照对象列表中的顺序进行加工，即“1-2-3”
编码器信号反向：软件模拟编码器反向放置，勾选此项表示编码器输出的脉
冲都是负值，即：速度是负值。让流水线运动，当飞行速度处显示为负值时勾选此
项。

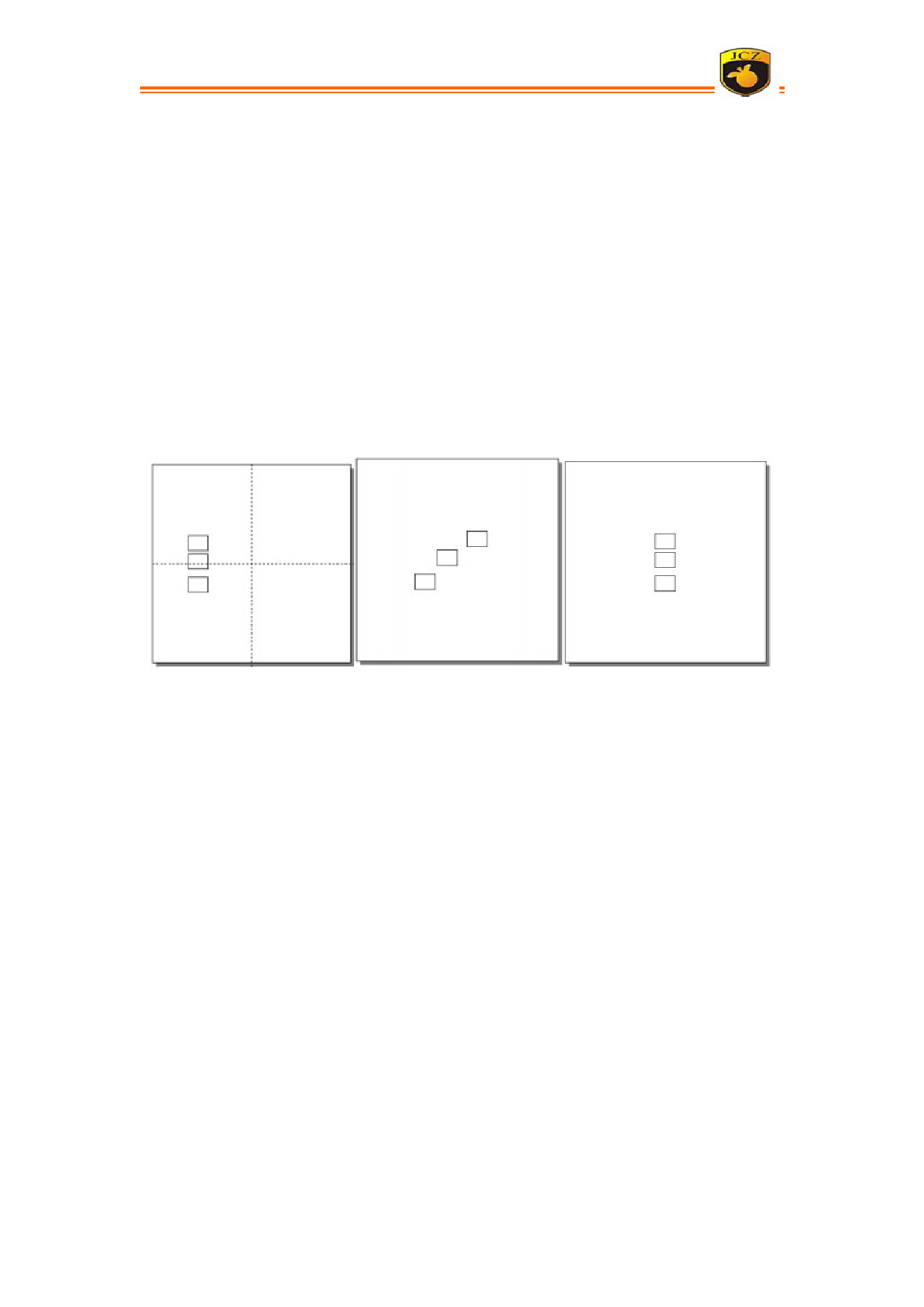

保持加工对象的顺序：该功能是对加工工件的一个优化，在作图区中作图，
如图 1，如果没有勾选这个功能的时候打标出来的图形可能会变成图 2 的样子，
勾选了此项功能之后，振镜在加工下面的图形的时候会自动进行优化，以保证加
工图样不变形。
图 1
图 2
图 3
输入端口 IN8/IN9：该端口是飞行标刻下的开始标刻端口。如果客户使用的
板卡是最新板卡的话，将不用在参数---端口下设置，直接在该处选择相应的端
口即可。如果客户使用的是老板卡，请在参数---端口---开始标刻端口中设置相
应的开始标刻端口。注：若使用的板卡是最新版本的 PCI 板卡，将不用在此设置，
软件默认的开始标刻端口为 in3；若使用的板卡非最新版本的板卡，那么需要在
端口――开始标刻端口中设置相应的开始标刻端口。
计算：该按钮是用来计算飞行速度系数的。让流水线跑一段距离，手动测量距
离，输入之后软件会根据接收到的脉冲计算相应的飞行速度系数。根据使用情况
不同，各个参数的设定以及调试的步骤也有所区别。
五 常见问题及处理办法
1．软件飞行和硬件模拟飞行的区别
软件飞行是我们早期版本的板卡的飞行方式，该方式下是通过软件来模拟飞行
修正打标图形的，飞行速度慢等缺点，针对上述问题，我们研发了硬件飞行，在硬
件飞行的情况下，通过硬件来计算飞行速度，修正打标图形，该种飞行模下
修正了上述问题，提高了飞行打标的效率。
北京金橙子科技股份有限公司
201
