金橙子 Ezcad 设计加工软件用户使用手册

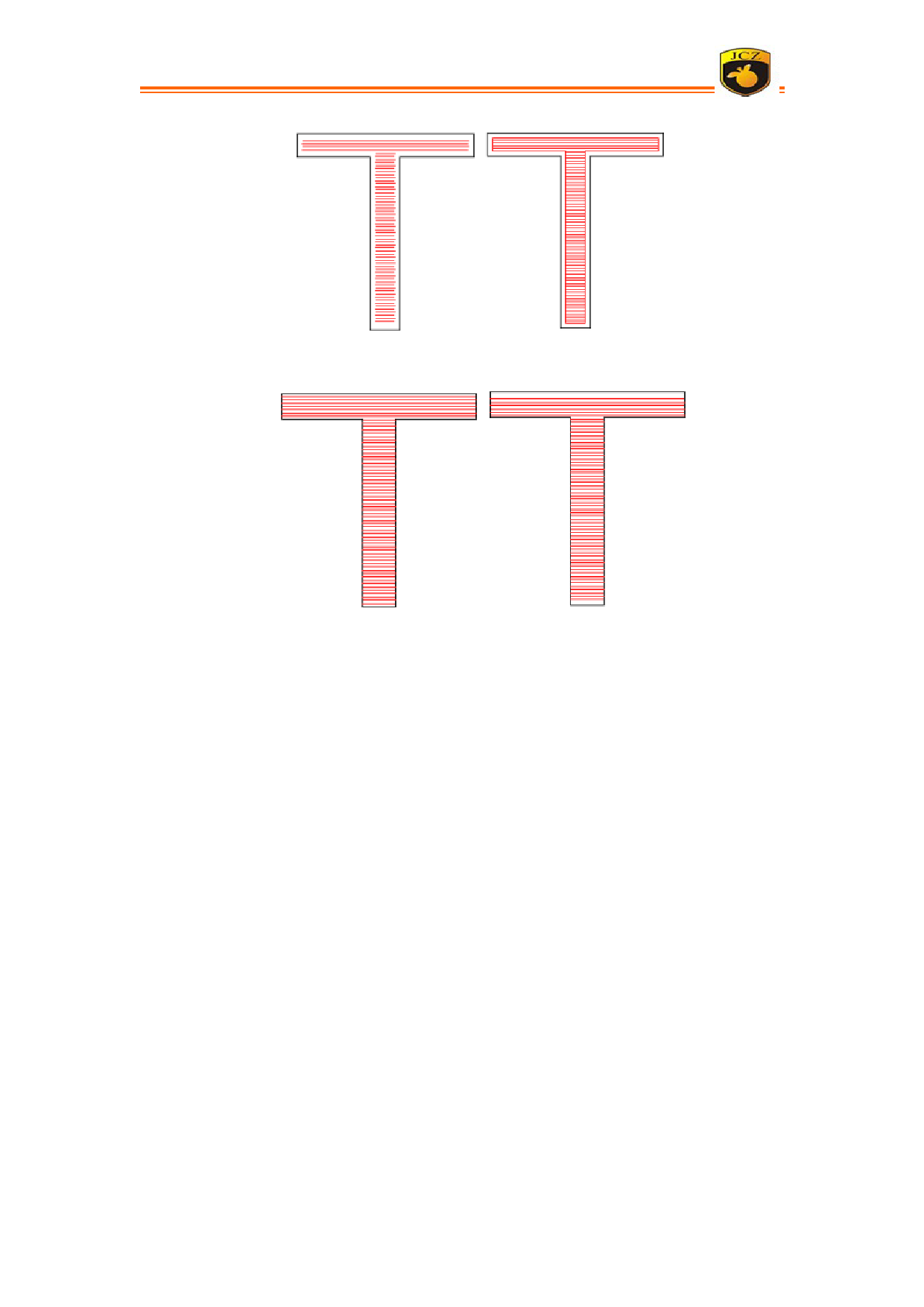

图 3-8（左图为没有绕边一次的填充图形，右图为绕边一次的填充图）
图 3-9（左图为起末偏移距离为 0 的填充图形，右图起末偏移距离为 0.5 的填充图形）
自动旋转填充角度：勾选此功能表示激光机每标刻一次，自动将填充线旋转
我们所设定的角度再进行标刻，即如果我们设置角度为 0 度，自动旋转角度为 30
度，那么第一标刻时角度为 0，第二次为 30，然后是 60，90……。这样可以保证多
次深度标刻出的填充图形不会有填充线的纹路，使得整个填充图形表面平滑。例
如可在标刻模具时使用。
直线缩进：指填充线两端的缩进量，如果为正值就是缩进量，如果为负值就
是伸出量。此功能用于在加工填充图形时如果希望填充线两端与轮廓线让开一点
距离的时候使用。如图 3-10 所示为直线缩进的示例填充图形。
