金橙子 Ezcad 设计加工软件用户使用手册

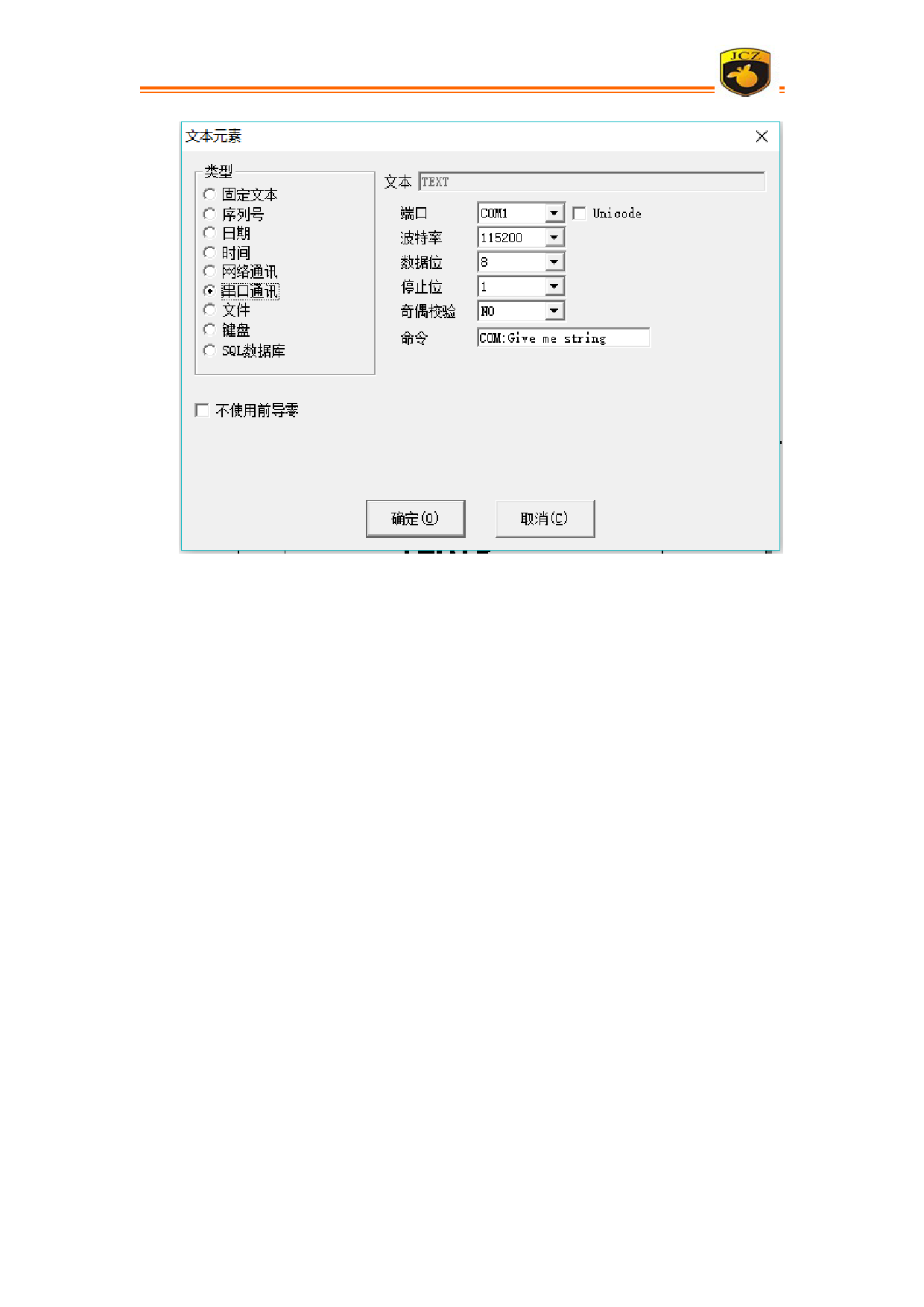

图 4-45
端口：选择计算机与外部设备连接使用的串口号
波特率：选择串口通讯使用的波特率
数据位：选择串口通讯使用的数据的位数
停止位：选择串口通讯使用的停止位的位数
奇偶校验：选择串口通讯使用的奇偶校验的位数
命令：当系统加工到此文本对象时，系统会通过当前串口向外部设备发
送此命令字符串，请求外部设备把当前需要加工的字符串发出来，系统会一直等
待外部设备回答后才返回，外部设备回答后系统会自动加工返回的文本。
Unicode ： 当 选 择 此 选 项 后 系 统 向 外 部 设 备 发 送 和 读 取 的 字 符 都 是
Unicode 格式，否则为 ASCII 格式。
下面我们通过实例来说明一下如何使用此功能：
现在有个客户需要加工 10000 个工件，工件上的打标内容是一个文本，
但是每个工件要加工的文本内容都不一样，所以每个工件加工前都要实时通过串
口到另外一台服务器（服务器上串口参数设置为波特率 15200,数据位为 8 位，停
止位 1，奇偶校验 NO）上读取要加工的内容。
1.打开 ezcad2 生成一个文本对象，调整文本大小和位置，以及加工参数。
2.选择生成的文本对象，选择使能变量文本，然后点击增加按钮，系统会弹
出上图对话框，选择串口通讯一项，设置串口参数和服务器的串口参数对应（波
特率 15200,数据位为 8 位，停止位 1，奇偶校验 NO），端口设置为当前和服务器连
接使用的端口号，注意串口参数必须和服务器上设置的串口参数一样，否则会导
北京金橙子科技股份有限公司
79
    "
