金橙子 Ezcad 设计加工软件用户使用手册

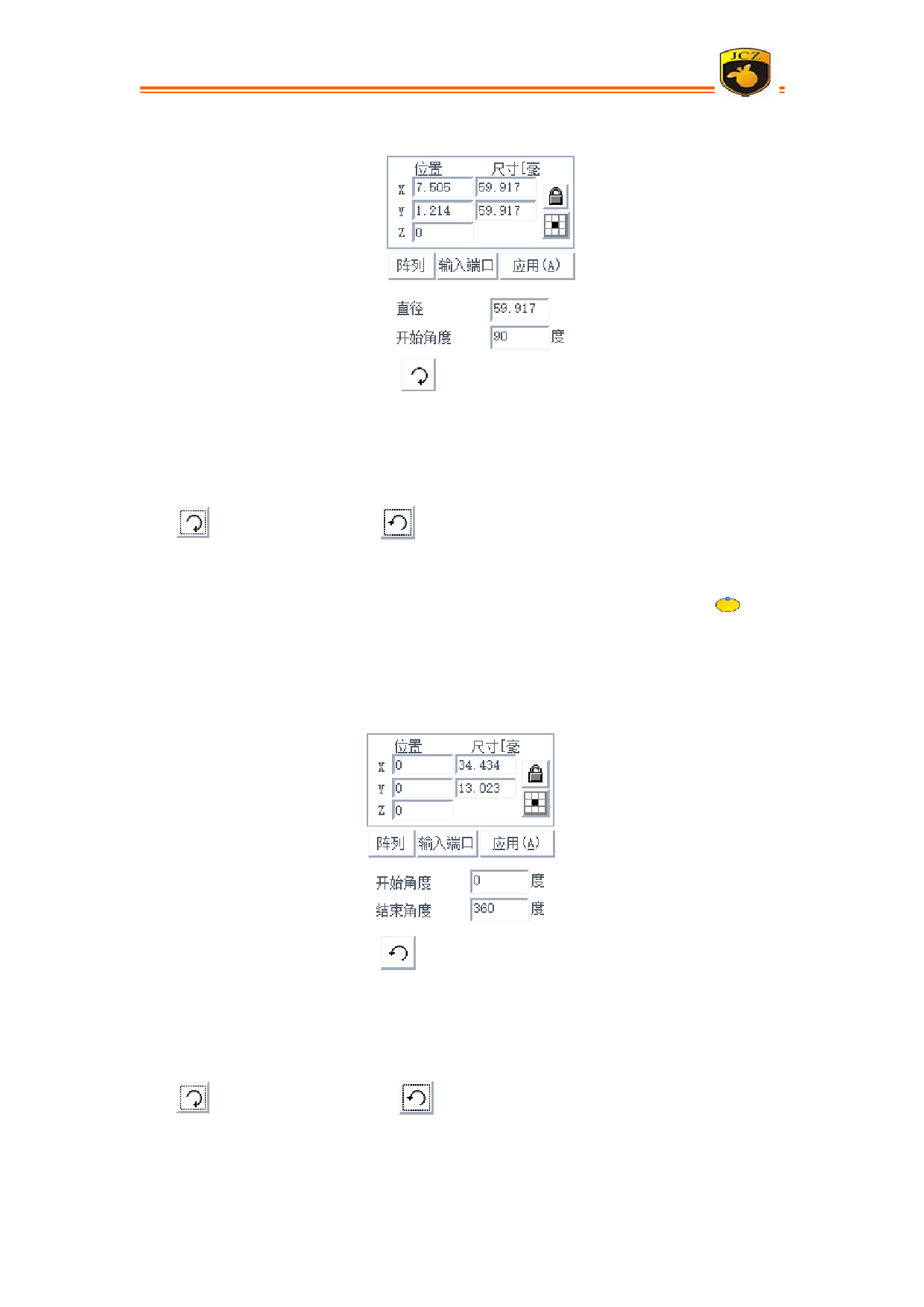

栏会显示如图 4-4 所示的圆属性。
图 4-4
直径：指当前圆的直径。键入设定值后点击“应用”后生效。
开始角度：指圆的起始点相对于圆心的角度。
表示顺时针标刻圆。
4.5 椭圆
表示逆时针标刻圆。
若要绘制一段椭圆，在“绘制”点击“椭圆”选项或者单击主界面 图标
来选择该功能。
在绘制椭圆命令下，按下鼠标左键并拖动可以绘制椭圆。按住 Ctrl 后可绘制
圆。选择椭圆后，在属性工具栏会显示如图 4-5 所示的椭圆属性。
图 4-5
开始角度：指椭圆起始点相对于圆心的角度。
结束角度：指椭圆结束点相对于圆心的角度。
表示顺时针标刻椭圆。 表示逆时针标刻椭圆。
