金橙子 Ezcad 设计加工软件用户使用手册

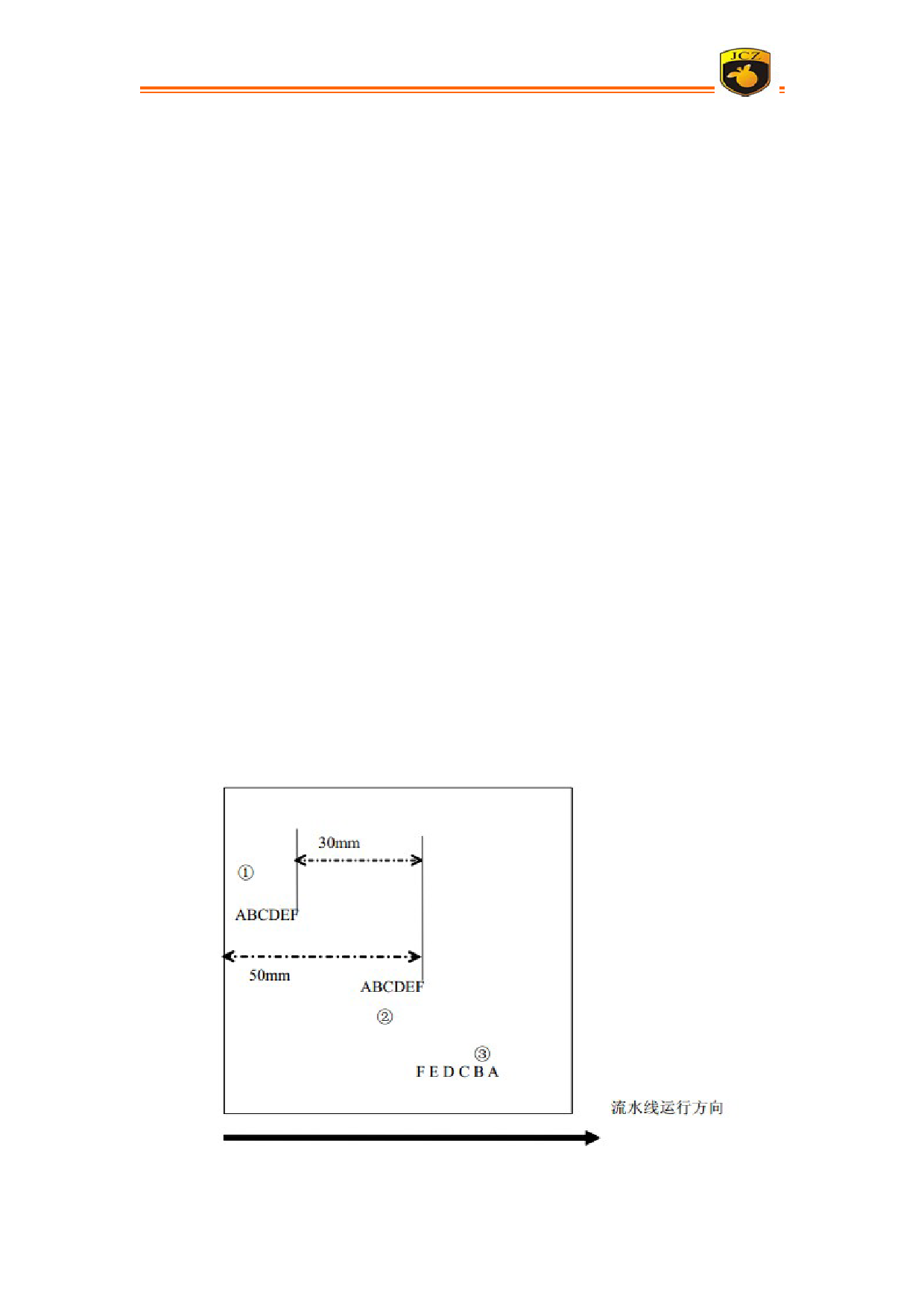

向由左至右时，我们软件会按照从右至左的顺序打标该字符串（即打标的顺序为
FEDCBA）。由于流水线在运动，因此实际振镜打标的位置可能如 3 所示。也就是说，
振镜一边在跟踪着流水线的运动，一边在进行加工处理。在 3 中，各个字符之间
的间距（即实际振镜跳转的距离）是跟流水线的速度相关的，当速度加快时，这个
间距会变大（实际加工时，每一个字符中的每一笔线段都是追踪着的，图中仅为
示意图）。可以看到，最后一个字符 A 是最靠近振镜打标区域的边界了。当流水线
的速度增加到一定程度时，有可能使得 A 字符超出了打标的区域。因此，在 2 的方
式下，加工的范围实际是从 F 字符到振镜右边界的范围。此时如果需要提高流水
线的速度，可以采用 1 的方式，即把绘制的图形向左移动，此时，加工的范围将在
2 的基础上增加了 30mm。因此，在整个打标时间内，流水线可以多移动 30mm 的距
离。但这种方式有一个缺陷，即图形的左边界不能超出打标区域的边界，即 A 字
符不能超出图中左侧边线。因此，实际最大可加工的范围应该等于振镜加工范围
（比如 100mm）减去该图形的长度，仍然不能利用振镜整体的加工幅面。
为了解决这个问题，在飞标参数中设置了一个“编码器固定偏移距离”的参
数。设置该参数后，打标卡将自动将软件传递的振镜位置参数叠加一个固定的偏
移。比如上图中，图形放置在 1 的位置，同时设置“编码器固定偏移距离”为-
30，其加工效果和图形放置在 1 的位置是相同的。在理论上，这个参数可以设定
的极限值，是从 2 图中 F 的右边界到加工区域的左边界，即图中 50mm。在此情况
下，实际最大可加工的范围等于振镜的可加工范围。该参数有正负的区别。上图
情况下，参数极限值可设置为负 50 毫米。（此时要确定流水线的速度足够快，以
免出现超出打标区域的情况）。
