金橙子 Ezcad 设计加工软件用户使用手册

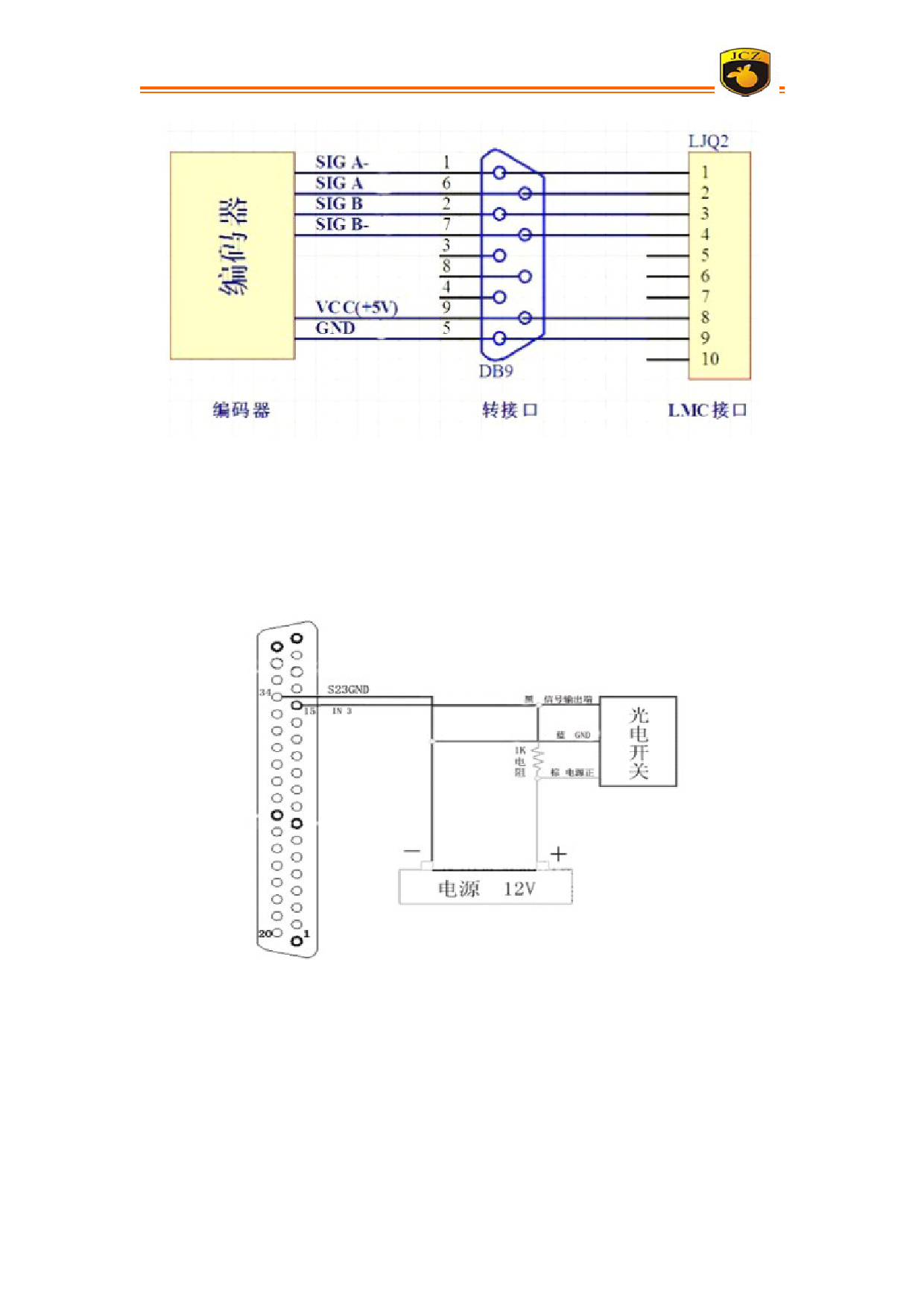

图 2.1.1 编码器接线图
2.1.2、PCI 型板卡与光电开关的连接
光电开关分为 NPN 型光电开关和 PNP 型光电开关两种。
选用 NPN 型光电开关（如下图）所串电阻根据光电开关电压数值而定，12V 串
1K ，24V 串 2K，36V 串 3K。
图 2.1.2 NPN 型光电开关接线图
选用 PNP 型光电开关（如下图）
北京金橙子科技股份有限公司
192
    "
