的需要来选择光电开关的类型。
1.1.4、器件：流水线（必选）

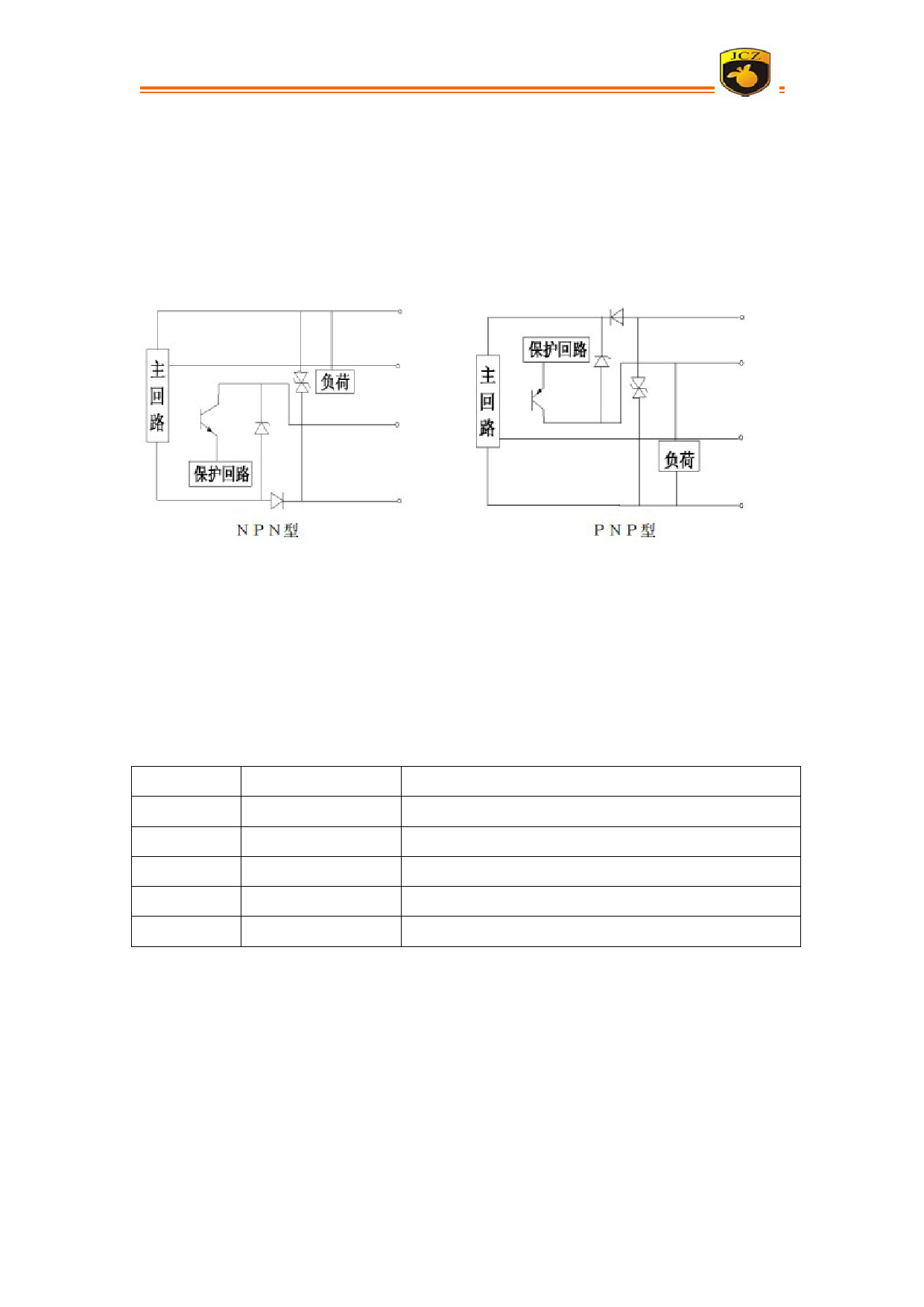

光电开关原理图
二、设备连线
2.1 PCI 型板卡飞行标刻接线说明
2.1.1、PCI 型板卡飞标接口 LJQ2 管脚说明
序号
名称
定义
1， 2
ACODEN/ACODEP
编码器的 A 相输入信号。差分输入。
3， 4
BCODEP/BCODEN
编码器的 B 相输入信号。差分输入。
5， 6， 7
RESERVED
保留
8， 10
VCC
控制卡的 5V 电源输出。
9
GND
控制卡的参考地
2.1.2、PCI 型板卡与旋转编码器的连接
使用随卡附带 9 转 10 连线（PCI 卡随卡附带 9 针转 10 针的接线），具体接线
如图 2.1.1。要求编码器输出信号为差分输出。VCC/GND 为控制卡输出的 5V 电给
编码器使用。
注：图为 ZSP3.806—103G1000BZ3/05L 型编码器的接线方式。
