SPI：表示当前激光器类型为 SPI 光纤激光器
注：此功能只支持 USBLmc 控制卡。
PWM：
使能 pwm 信号输出：使能控制卡的 pwm 信号输出。
最大 pwm 信号频率：pwm 信号的最大频率。
最小 pwm 信号频率：pwm 信号的最小频率。
使能预电离：使能预电离信号。有些厂家 CO2 激光器需要此信号才能正常工
作，比如美国 SYNRAD 公司的激光器。
脉冲宽度：预电离信号的脉冲宽度。
脉冲频率：预电离信号的脉冲频率。
使用数字 Q 开关驱动器：指现在使用的 Q 驱动器是桂林星辰数字 Q 驱。注意：
若勾选此功能，则输出口 1 和 2 将不能再做其他用途使用。此模式专门针对桂林
星辰的数字 Q 驱动设计。
当首脉冲抑制结束时开 Q 开关：激光器开启时等首脉冲抑制信号结束后才开
Q 开关,否则开启首脉冲抑制信号的同时就开 Q 开关。
首脉冲抑制：激光器开启时首脉冲抑制信号的持续时间。
脉宽反转：将 PWM 脉冲高电平变为低电平，相应的低电平变为高电平并将其
偏移相应的相位角，以满足 PWM 低电平有效 Q 驱动器要求。其波形示意图如下图

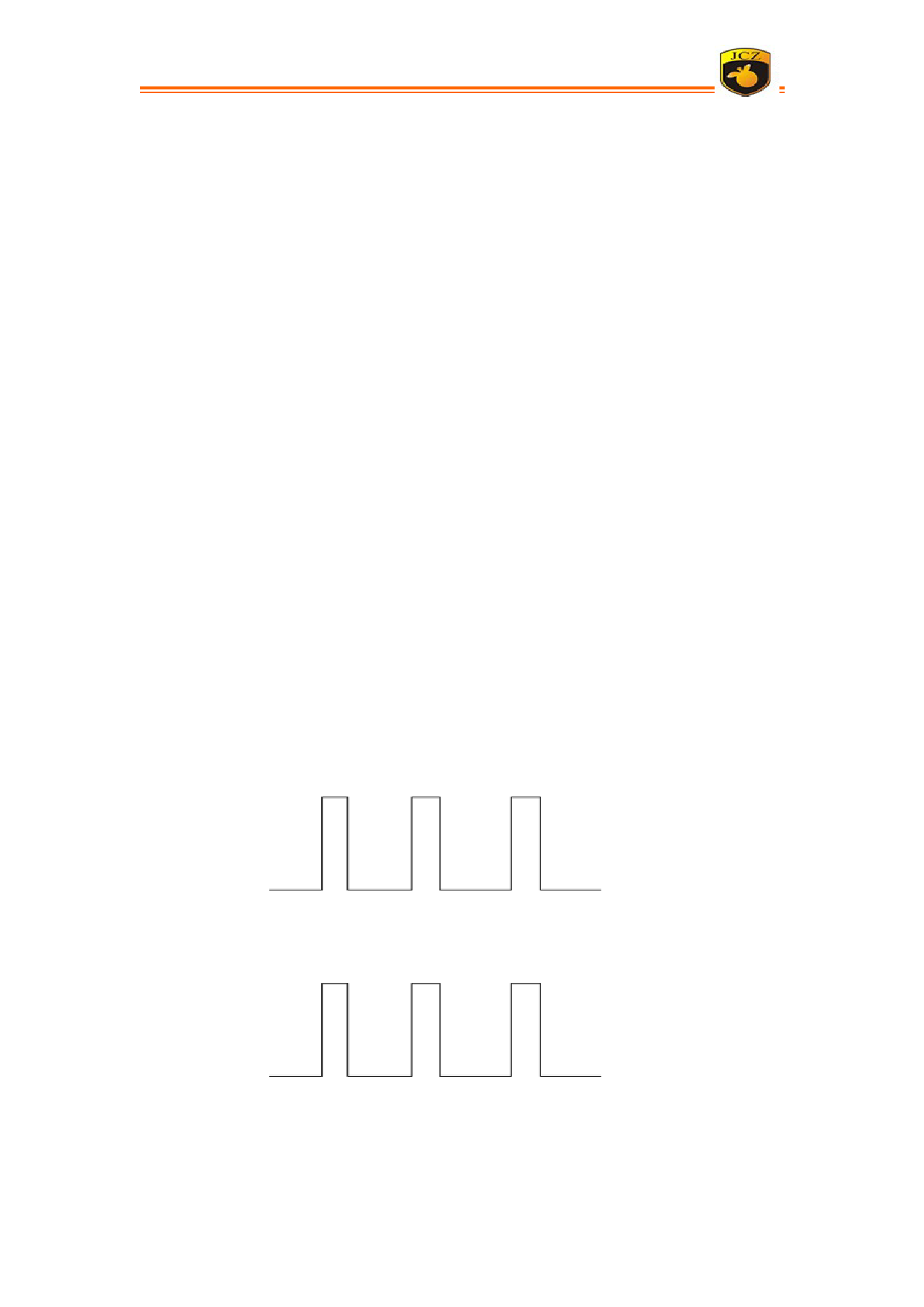

10-26，图 10-27 所示
图 10-26 波形示意图
图 10-27 脉宽反转后波形
