： 标 示 梯 形 校 正 系 数 ， 默 认 系 数 为 1.0( 参 数 范 围 0.875-
1.125)。假设您所设计的图形如图 10-19 所示，而实际加工出的图形出现上下、
左右长度不一致，如图 10-23，则需校正此系数。

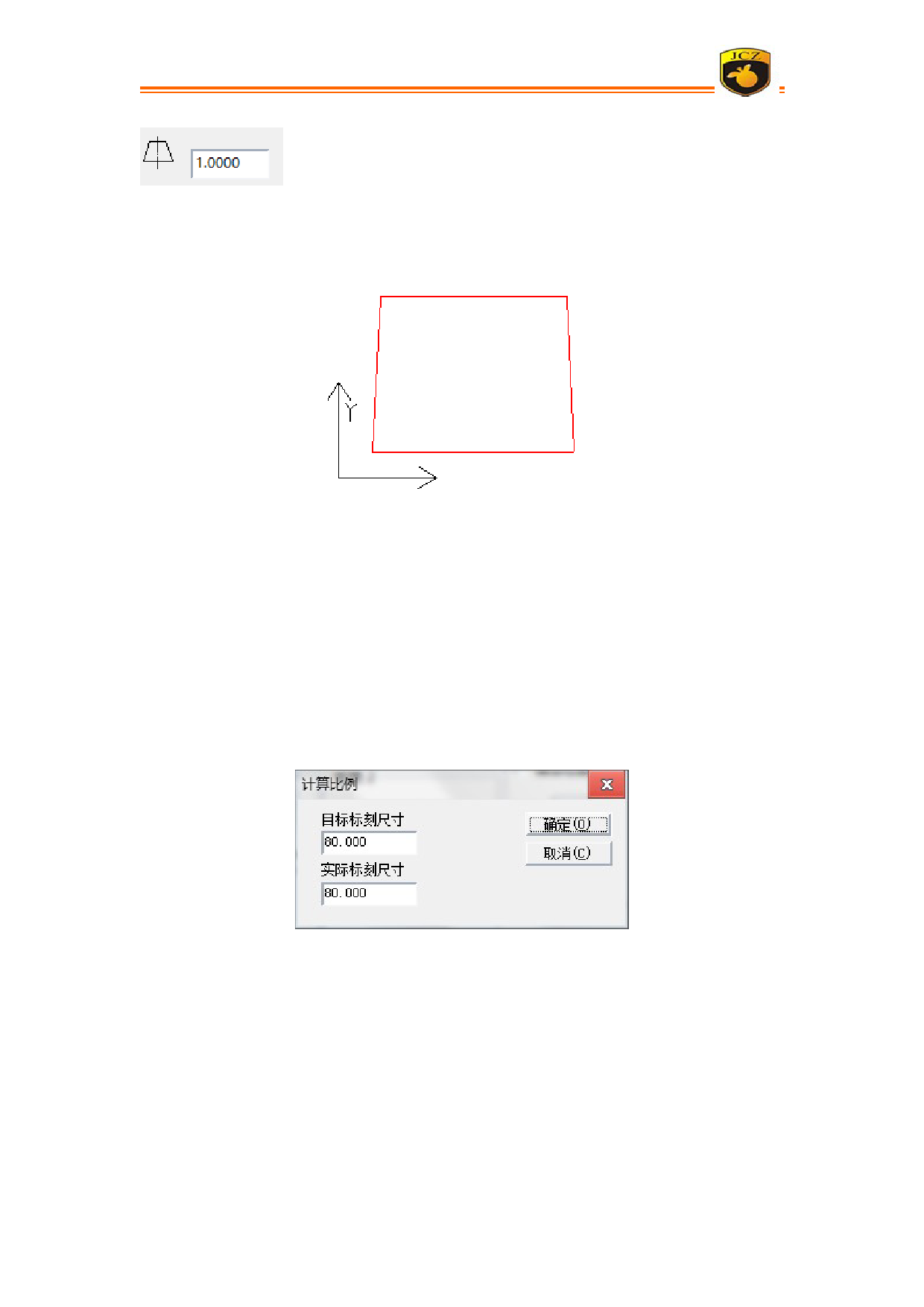

图 10-23
比例:伸缩比例，默认值为 100%。当标刻出的实际尺寸和软件图示尺寸不同
时，需要修改此参数。当标刻出的实际尺寸比设计尺寸小时，增大此参数值；当标
刻出的实际尺寸比设计尺寸大时，减小此参数值。
注意：如果激光振镜有变形，则必须先调整完变形后再调整伸缩比例。
设置比例时，可以直接按下，此时，将弹出图 10-24 所示的对话框，我们可以
将软件里设置的尺寸和测量出来的实际打标尺寸输入，软件将自动计算伸缩比例
图 10-24
加工后去指定位置：设置当前加工完毕后让振镜移动到指定的位置。
密码：此选项为对参数 F3 进行加密，连续输入两次密码进行设置。点击删除
则会消除密码。使用此功能后只有输入密码后才能进入“参数”设置对话框。如
图 10-25 所示。
