金橙子 Ezcad 设计加工软件用户使用手册

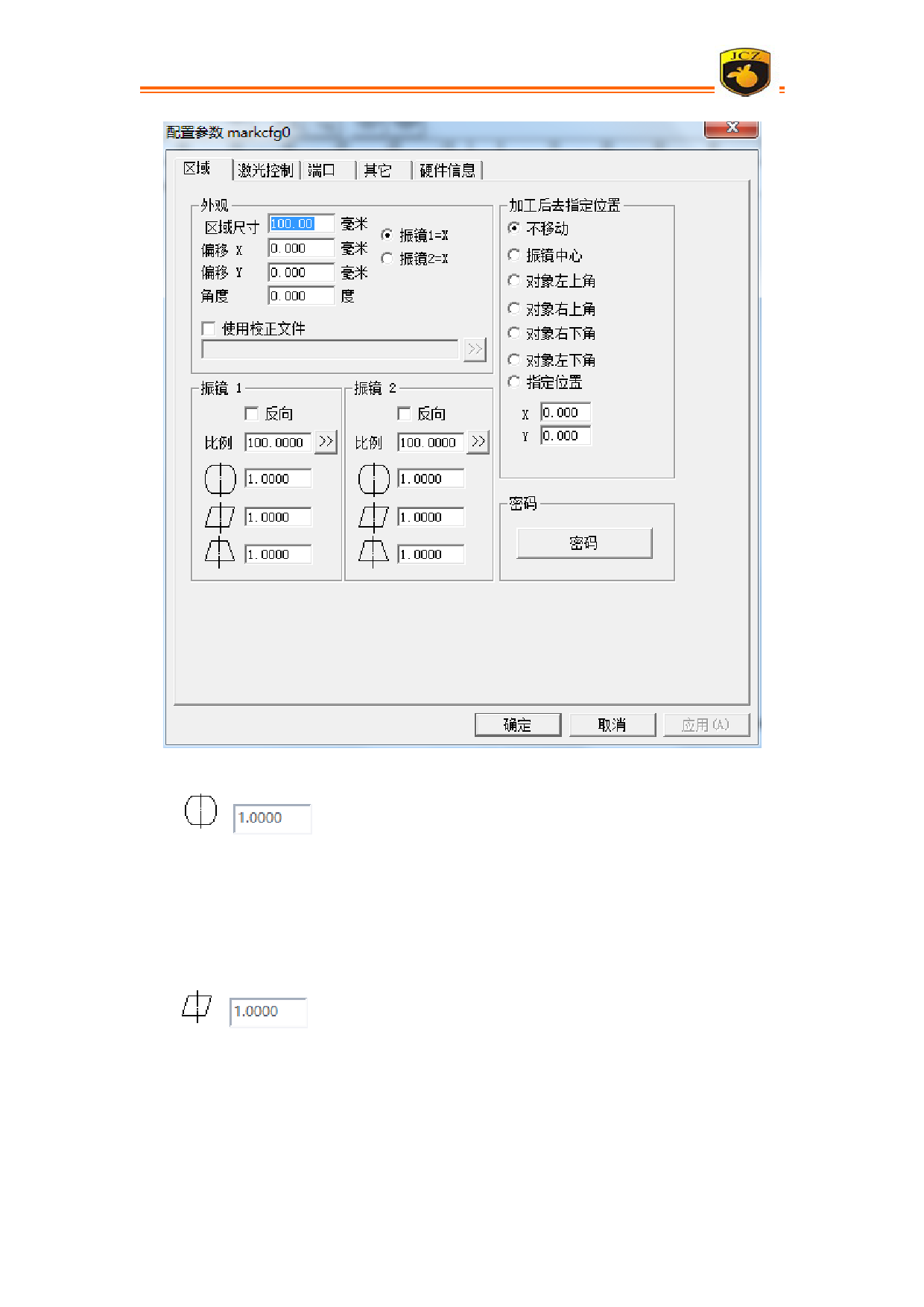

图 10-18
表示表示桶形或枕形失真校正系数,默认系数为 1.0(参
数范围 0.875-1.125)。假如您所设计的图形如图 10-19 所示，而加工出的图形如
图 10-20 或 10-21 所示。对于图 10-20 的情况，则增大 X 轴变形系数；对于图 10-
21 的情况，则减小 X 轴变形系数。
：表示平行四边形校正系数,默认系数为 1.0(参数范围
0.875-1.125)。假如您所设计的图形如图 10-19 所示，而加工出的图形如图 10-
22 所示，则需要调整此参数来校正。
北京金橙子科技股份有限公司
173
