金橙子 Ezcad 设计加工软件用户使用手册
10.2 加工参数

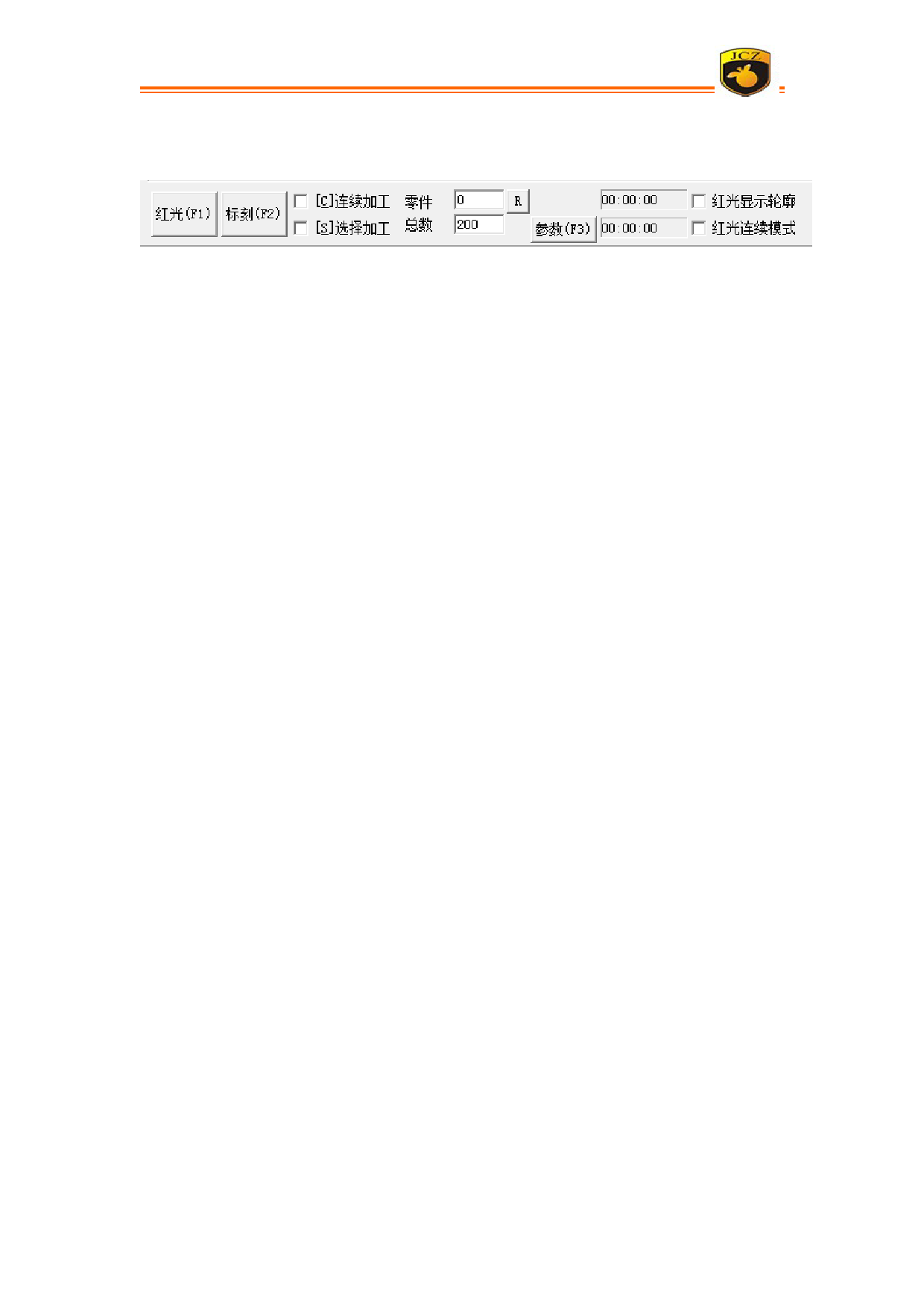

加工对话框在 EzCad2 界面的正下方,如图 10-17 所示为加工对话框。
图 10-17 加工对话框
红光：标示出要被标刻的图形的外框，但不出激光，用来指示加工区域,方便
用户对加工件定位。此功能用于有红色指示光的标刻机。直接按键盘 F1 键即可执
行此命令。
标刻：开始加工。直接按键盘 F2 键即可执行此命令。
连续加工：表示一直重复加工当前文件,中间不停顿。
选择加工：只加工被选择的对象。
零件：表示当前被加工完的零件总数。
总数：表示当前要加工的零件总数,在连续加工模式下无效。不在连续加工模
式下时,如果此零件总数大于 1 时,则加工时会重复不停的加工直到加工的零件数
等于零件总数才停止。
参数：当前设备的参数。直接按键盘 F3 键即可执行此命令。打开后出现图
10-18 对话框。共分五大模块：
如图 10-18。
区域尺寸：振镜对应的实际最大标刻范围。
振镜 1=X：表示控制卡的振镜输出信号 1 作为用户坐标系的 x 轴。
振镜 2=X：表示控制卡的振镜输出信号 2 作为用户坐标系的 x 轴。
偏移 X：表示振镜中心偏移场镜中心的 X 向距离。
偏移 Y：表示振镜中心偏移场镜中心的 Y 向距离。
角度：表示振镜偏移的角度
使用校正文件：指我们使用外部校正程序（corfile.exe）生成的校正文件来
对振镜进行校正。详细说明见《corfile.exe 程序使用说明》。
反向：表示当前振镜的输出反方向 。
区域尺寸：振镜对应的实际最大标刻范围。
